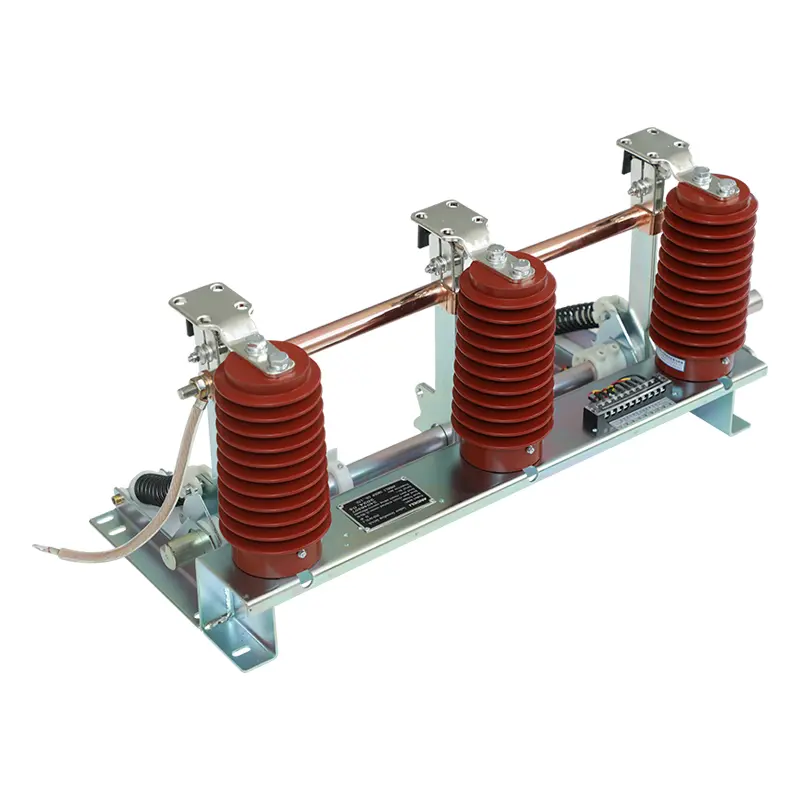

AC-Erdungsschalter für den Innenbereich mit Hochgeschwindigkeits-Erdmesser

AC-Erdungsschalter für den Innenbereich mit Hochgeschwindigkeits-Erdungsmesser von SanGao liefert spezielle Mittelspannungs-Erdungsgeräte zur Risikokontrolle bei der Wartung von Stromversorgungsgeräten in Innenräumen. Das Hochgeschwindigkeits-Erdmesserdesign deckt Arbeitsbedingungen mit 3 kV bis 12 kV Dreiphasen-Wechselstrom und 50/60 Hz ab, verkürzt die Erdungsaktionszeit und minimiert Sicherheitsrisiken für Wartungsteams.

Schnelle Erdungsreaktion für eine sichere Mittelspannungswartung

Bei der Wartung von Hochspannungsgeräten wirken sich Erdungsgeschwindigkeit und mechanische Zuverlässigkeit direkt auf die Sicherheit des Bedieners aus. Wenn ein Stromkreis isoliert wurde, stellt der Erdungsschalter einen kontrollierten Erdungspfad bereit, um unerwartete Spannungsgefahren zu verhindern.

Das Hochgeschwindigkeits-Erdmesserdesign ermöglicht eine schnelle Durchführung des Erdungsvorgangs durch koordinierte Bewegung der Betätigungswelle, des Kurbelarms, des Federmechanismus und der Erdungsmesserbaugruppe.

Der AC-Erdungsschalter für den Innenbereich mit Hochgeschwindigkeits-Erdmesser wird hauptsächlich verwendet für:

• Erden Sie elektrische Hochspannungsgeräte während der Wartung

• Schützen Sie Techniker vor unbeabsichtigtem Auftreten von Spannungen

• Begrenzen Sie die durch induzierte Spannung und statische Elektrizität verursachten Risiken

• Sorgen Sie für Erdungsfehlerstrompfade in elektrischen Systemen

Im Gegensatz zu einfachen Erdungsanschlüssen sorgt ein dedizierter Erdungsschalter für einen kontrollierten mechanischen Betrieb und eine definierte Erdungsposition innerhalb von Schaltanlagensystemen.

Wie funktioniert die Hochgeschwindigkeits-Erdmesserstruktur?

Die Betriebsleistung des AC-Erdschalters für den Innenbereich mit Hochgeschwindigkeits-Erdmesser hängt stark von der Interaktion zwischen mechanischen Komponenten ab.

Die Hauptstruktur umfasst:

• Halterung

• Erdungsmesserbaugruppe

• Statischer Kontakt

• Sensor

• Rotierende Welle

• Rotierender Arm

• Druckfeder

• Leitfähige Hülse

• Flexible Verbindung

Wenn der Betätigungsmechanismus den Erdungsschalter schließt, treibt das Betätigungsdrehmoment die Hauptwelle und den Dreharm in Richtung der Schließposition. Nachdem der Totpunkt der Druckfeder überschritten wurde, wird die gespeicherte Federenergie freigesetzt, sodass sich die Erdungsmesserbaugruppe schnell in die geschlossene Position bewegen kann.

Das Erdungsmesser hält durch die Tellerfederstruktur festen Kontakt mit dem statischen Kontakt und trägt so zu einer stabilen elektrischen Verbindung bei.

Dieses mechanische Design trägt zur Verbesserung bei:

• Konstanz der Schließgeschwindigkeit

• Kontaktdruckstabilität

• Langfristige Betriebssicherheit

Technische Spezifikationen

Das Gerät ist für Mittelspannungsanwendungen in Innenräumen konzipiert, bei denen ein sicherer Erdungsbetrieb erforderlich ist.

Anwendungsszenarien, bei denen es auf eine schnelle Erdung ankommt

Wartungsräume für Innenschaltanlagen

In Verteilerräumen benötigt das Wartungspersonal eine zuverlässige Methode, um die Erdung der Geräte vor der Inspektion zu bestätigen. Der Erdungsschalter stellt einen dedizierten Erdungspunkt bereit, nachdem die Isolationsvorgänge abgeschlossen sind.

Industrielle Energiesysteme

Fabriken, die Mittelspannungsgeräte verwenden, erfordern möglicherweise eine regelmäßige Wartung von Transformatoren, Einspeisungen und Schaltanlagen. Ein stabiler Erdungsmechanismus trägt dazu bei, Risiken bei geplanten Abschaltungen zu reduzieren.

Umspannwerke

Umspannwerke enthalten mehrere Hochspannungskreise, in denen zufällige Spannung, induzierter Strom oder elektromagnetische Effekte Gefahren verursachen können. Erdungsgeräte tragen dazu bei, eine sicherere Wartungsumgebung zu schaffen.

Umgebungen mit parallelen Übertragungsleitungen

Wenn eine Freileitung stromlos ist, während benachbarte Leitungen weiterhin unter Strom stehen, können elektrostatische und elektromagnetische Induktionen eine induzierte Spannung erzeugen. Erdungsschalter tragen dazu bei, diese Effekte abzuleiten und Wartungspersonal zu schützen.

Qualitätskontrolle mit Schwerpunkt auf Erdungssicherheit

Erdungsschalter sind sicherheitsrelevante Komponenten in Stromversorgungssystemen, daher muss sich die Fertigungskontrolle sowohl auf den mechanischen Betrieb als auch auf die Qualität der elektrischen Verbindungen konzentrieren.

SanGao gilt:

• Qualitätsmanagementsystem ISO9001:2008

• Umweltmanagementsystem ISO14001

• OHSMS 18001 Arbeitsschutz- und Gesundheitsmanagementsystem

Für AC-Erdungsschalter für den Innenbereich mit Hochgeschwindigkeits-Erdmesser umfasst die Qualitätskontrolle Folgendes:

• Überprüfung der Bewegungsgenauigkeit des Erdungsmessers

• Prüfung leitender Verbindungsstellen

• Überprüfung der Konsistenz des mechanischen Betriebs

• Bestätigung des Zustands des fertigen Produkts vor dem Versand

Diese Inspektionsschritte tragen dazu bei, Probleme bei der Installationsanpassung zu reduzieren, nachdem die Ausrüstung am Projektstandort angekommen ist.

FAQ

1. Was ist der Hauptzweck dieser Erdungsausrüstung?

Es bietet einen Erdungspfad für elektrische Hochspannungsgeräte während der Wartung und trägt dazu bei, Techniker vor versehentlichen Gefahren durch Überspannung zu schützen.

2. Warum ist das Hochgeschwindigkeits-Erdmesserdesign wichtig?

Der Schnellmechanismus sorgt dafür, dass die Erdungsklinge schnell die geschlossene Position erreicht und zuverlässigen Kontakt zum statischen Kontakt aufrechterhält.

3. Welche Stromversorgungssysteme sind für dieses Gerät geeignet?

Es eignet sich für 3-12-kV-Dreiphasen-Wechselstrom-50(60)Hz-Stromversorgungssysteme in Innenräumen.

4. Kann der Einbau in bestehende Schaltschränke erfolgen?

Ja. Der AC-Erdungsschalter für den Innenbereich mit Hochgeschwindigkeits-Erdungsmesser ist für die Zusammenarbeit mit verschiedenen Hochspannungsschaltschränken konzipiert. Die Installationskompatibilität sollte jedoch entsprechend dem jeweiligen Schrankdesign überprüft werden.
