Hochspannungs-Erdungsschalter

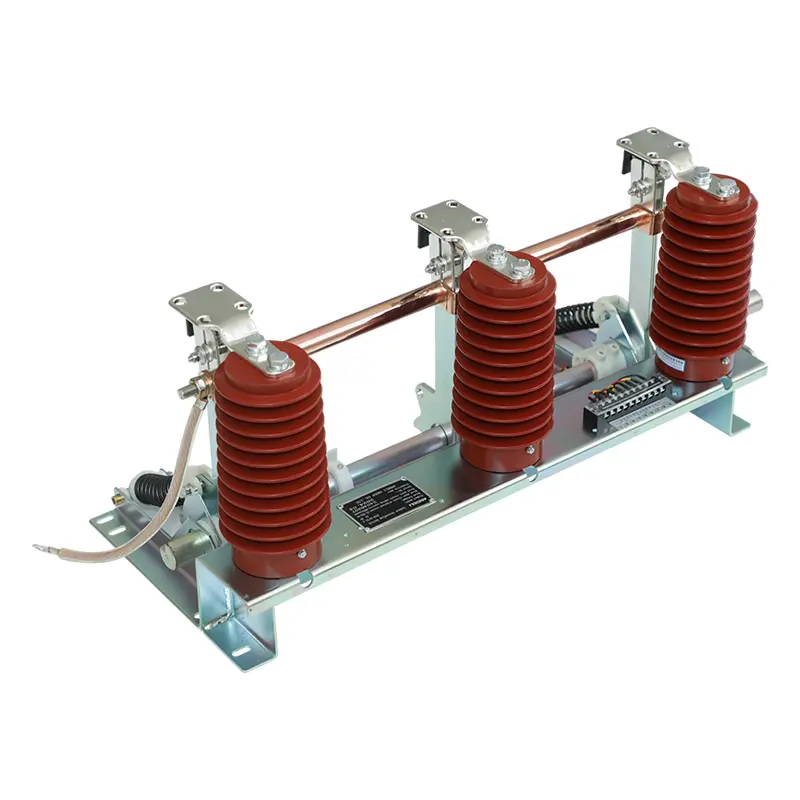

Der langlebige Hochspannungs-Erdungsschalter von SanGao eignet sich für ein dreiphasiges 3-12-kV-Wechselstromnetz mit 50 (60) Hz in Innenräumen und wird in Verbindung mit verschiedenen Hochspannungsschaltschränken verwendet. Es kann auch zur Erdung der Wartung elektrischer Hochspannungsgeräte verwendet werden. Seine Hauptstruktur ist der Erdungsschalter, der aus einer Halterung, einer Erdungsmesserbaugruppe, einem statischen Kontakt, einem Sensor, einer rotierenden Welle, einem rotierenden Arm, einer Druckfeder, einer leitenden Hülse und einer flexiblen Verbindung besteht.

Wenn der Betätigungsmechanismus den Erdungsschalter schließt, bewirkt das Aktionsdrehmoment, dass die Hauptwelle das Widerstandsdrehmoment überwindet und den Kurbelarm in die Schließrichtung dreht, so dass die Betätigungsstange am Erdungsmesser den Totpunkt der Druckfeder passiert und die Druckfeder Energie freisetzt, so dass der Erdungsschalter schnell in die Schließposition geschlossen wird. Das Erdungsmesser der Erdungsmesserbaugruppe liegt durch die Tellerfeder fest und zuverlässig am Flanschteil (Messerschneide) des statischen Kontakts an.

Wenn ein Drehmoment ausgeübt wird, überwindet die Hauptwelle das Hauptdrehmoment und die Federkraft, um den Arm in die Öffnungsrichtung zu drehen, und die Druckfeder des Erdungsmessers passiert.

Wozu dient der Erdungsschalter?

Der Hochspannungs-Erdungsschalter dient zur Bereitstellung von Erdungskabeln für Erd- oder Dreieckssysteme.

Der Erdungsschalter ermöglicht den Anschluss von Phase-zu-Phase-Lasten.

Der Erdungsschalter im Umspannwerk ist geerdet, um eine Erdung mit niedriger Impedanz zu bilden und das System neutral zu halten.

Der Erdungsschalter im Schaltschrank sorgt dafür, dass die Amplitude der transienten Überspannung bei einem schweren Erdungsfehler begrenzt wird.

Es dient zur Erdung elektrischer Geräte, um Schutzanforderungen zu erfüllen.

Welche Funktion hat der Erdungsschalter?

Der Hochspannungs-Erdungsschalter ist mit dem Leistungsschalter verbunden. Wenn der Leistungsschalter freigegeben und herausgezogen wird, wird die Sammelschiene neben dem Leistungsschalter automatisch über den Erdungsschalter geerdet. Dieses Verfahren schützt Techniker, Wartungspersonal und Benutzer vor unbeabsichtigten Spannungen.

Es wird verwendet, um statische Elektrizität und elektromagnetische Induktionsströme zu verhindern. Wenn in zwei oder mehr Freileitungen am selben Mast oder in einer benachbarten Parallelschaltung eine oder mehrere Leitungen stromlos sind, erzeugen die stromlosen Leitungen aufgrund der elektromagnetischen Induktion und elektrostatischen Induktion zwischen ihnen und den benachbarten stromführenden Leitungen induzierte Spannung und induzierten Strom. Daher sind Erdungsschalter für solche Leitungen geeignet.

Der Hochspannungs-Erdungsschalter dient zum Schließen von Kurzschlussströmen. Der Erdungsschalter mit Nenn-Kurzschluss-Schließstrom sollte bei jeder angelegten Spannung (einschließlich seiner Nennspannung) und jedem Strom (einschließlich seines Nenn-Kurzschluss-Schließstroms) schließen können. Der Nenn-Kurzschluss-Einschaltstrom des Erdungsschalters entspricht dem Nenn-Spitzenstrom.

Der Hochspannungs-Erdungsschalter in Umspannwerken spielt bei großen oder schweren Leistungstransformatoren eine wichtige Rolle, da er dem Stromnetz einen konsistenten Spannungsreferenzpunkt ermöglicht. Andernfalls kann die Spannung von Ort zu Ort unterschiedlich sein. Gewährleisten Sie die Sicherheit von Transformatoren und Personal, die Strom nutzen.
