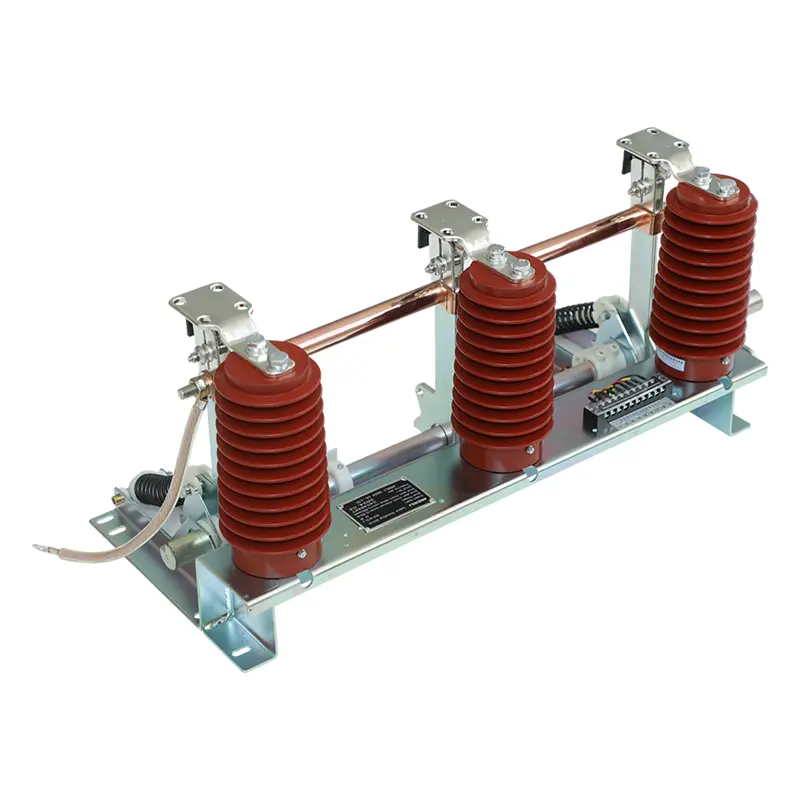

Hochspannungsschaltanlage mit integriertem Erdungsschalter

Der eingebaute Erdungsschalter für Hochspannungsschaltanlagen von SanGao wird häufig von Schaltanlagenherstellern, Umspannwerken und industriellen Verteilungsprojekten bezogen, die eine kompakte Größe und eine abgestimmte Erdungsschutzleistung anstreben. Dieses All-in-One-Strukturdesign ist für die nahtlose Montage mit Hochspannungsschrankkörpern optimiert und ermöglicht eine vollständige Stromkreisisolierung, eliminiert das Risiko eines Restspannungsschocks und erhöht die Gesamtstabilität aller Wartungsabläufe vor Ort.

Integriertes Erdungsdesign für kompakte Schaltanlagensysteme

Moderne Schaltanlagen erfordern nicht nur elektrische Leistung, sondern auch eine effiziente Raumnutzung. Die Installation separater Erdungsgeräte kann die Komplexität des Schaltschranks erhöhen und zusätzliche Installationsmaßnahmen erfordern.

Das integrierte Design integriert die Erdungsfunktion direkt in die Schaltanlagenstruktur und ermöglicht so einen sichereren Betrieb des Schaltschranks, ohne unnötigen Außenraum zu beanspruchen.

Zu den Hauptzwecken gehören:

• Bereitstellung eines Erdungspfades nach der elektrischen Trennung

• Schutz des Wartungspersonals vor unbeabsichtigter Spannung

• Unterstützung der sicheren Inspektion von Schaltanlagenkomponenten

• Verbesserung der Koordination zwischen Erdungsgeräten und Schrankstruktur

Für Hersteller von Schaltanlagen vereinfacht der integrierte Erdungsschalter für Hochspannungsschaltanlagen die Schaltschrankkonstruktion und verbessert die Gesamtkoordination der Ausrüstung.

Wie verbessert eine integrierte Erdungsstruktur die Schranksicherheit?

Hochspannungsschaltschränke enthalten zahlreiche elektrische Komponenten, darunter Stromschienen, Leistungsschalter und Kabelverbindungen. Während der Wartung kann es auch bei isolierten Bauteilen zu induzierter Spannung oder elektrischer Restenergie kommen.

Der Erdungsschalter trägt dazu bei, eine Erdungsverbindung mit niedriger Impedanz herzustellen, um die Sicherheitsbedingungen zu verbessern.

Typischer Betriebsablauf:

1. Der Stromkreis wird von der Stromversorgung getrennt.

2. Der Isolationszustand wird bestätigt.

3. Der Erdungsschalter ist geschlossen.

4. Die Wartungsarbeiten beginnen nach Bestätigung der Erdung.

Die integrierte Struktur des integrierten Erdungsschalters für Hochspannungsschaltanlagen trägt dazu bei, dass die Erdungsposition näher am geschützten Stromkreis liegt, wodurch die Systemkoordination verbessert wird.

Strukturelles Design mit Fokus auf die Integration von Schaltanlagen

Die Leistung eines eingebauten Erdungsschalters hängt sowohl von der Qualität der elektrischen Verbindung als auch von der mechanischen Anpassung an den Schrank ab.

Zu den Hauptbestandteilen gehören:

• Erdungsmesserbaugruppe

• Statischer Kontakt

• Rotierende Welle

Während des Schließvorgangs treibt der Betätigungsmechanismus die rotierende Welle und das Erdungsmesser in Richtung der Kontaktposition. Der Federmechanismus sorgt für einen stabilen Kontaktdruck, nachdem die Erdungsklinge die Schließposition erreicht hat.

Dieser integrierte Erdungsschalter für Hochspannungsschaltanlagen unterstützt:

Zuverlässige Kontaktverbindung

Das Erdungsmesser hält festen Kontakt mit dem statischen Kontakt, um einen stabilen Erdungspfad herzustellen.

Mechanische Positionsgenauigkeit

Präzise Bewegungen tragen dazu bei, die korrekten offenen und geschlossenen Positionen innerhalb der Schaltanlage sicherzustellen.

Langfristige Betriebsstabilität

Der optimierte mechanische Aufbau verringert das Risiko von Betriebsproblemen durch wiederholtes Schalten.

Anwendungsbereiche für integrierten Erdungsschutz

Hochspannungsschaltschränke für den Innenbereich

Hersteller von Schaltanlagen verwenden integrierte Erdungsschalter für Hochspannungsschaltanlagen, um die Schaltschrankfunktionen zu vervollständigen und gleichzeitig kompakte interne Anordnungen beizubehalten.

Industrielle Verteilerstationen

Fabriken mit Mittelspannungssystemen benötigen sichere Wartungsverfahren für Transformatoren, Einspeisungen und elektrische Geräte. Die integrierte Erdung hilft dem Bediener, sicherere Arbeitsbedingungen zu schaffen.

Umspannwerke und Stromverteilungsanlagen

Umspannwerke benötigen zuverlässige Erdungsanordnungen für Wartungsarbeiten an Leistungsschaltern, Sammelschienen und Kabelschächten.

Elektrische Infrastrukturprojekte

Große Gewerbeanlagen, Transportsysteme und Energieprojekte erfordern oft kompakte Schaltanlagenlösungen, bei denen es auf die Innenraumeffizienz ankommt.

FAQ

1. Warum einen Erdungsschalter in der Schaltanlage installieren?

Ein integriertes Design ermöglicht die Integration des Erdungsschutzes in die Schrankstruktur, wodurch Installationsraum gespart und die Systemkoordination verbessert wird.

2. Welchen Schutz bietet die Erdungsfunktion?

Der integrierte Erdungsschalter der Hochspannungsschaltanlage hilft bei der Einrichtung eines sicheren Erdungspfads während der Wartung und reduziert Risiken durch unbeabsichtigte Spannung, Induktionsstrom oder statische Elektrizität.

3. Kann dieses Gerät mit unterschiedlichen Schaltanlagenkonstruktionen verwendet werden?

Ja. Die Installationskompatibilität sollte entsprechend der spezifischen Schrankstruktur und den Projektanforderungen bestätigt werden.

4. Was sollte bei der Wartung überprüft werden?

Bediener sollten während der geplanten Wartung die mechanische Bewegung, den Zustand des Erdungskontakts und die Zuverlässigkeit der Verbindung überprüfen.
