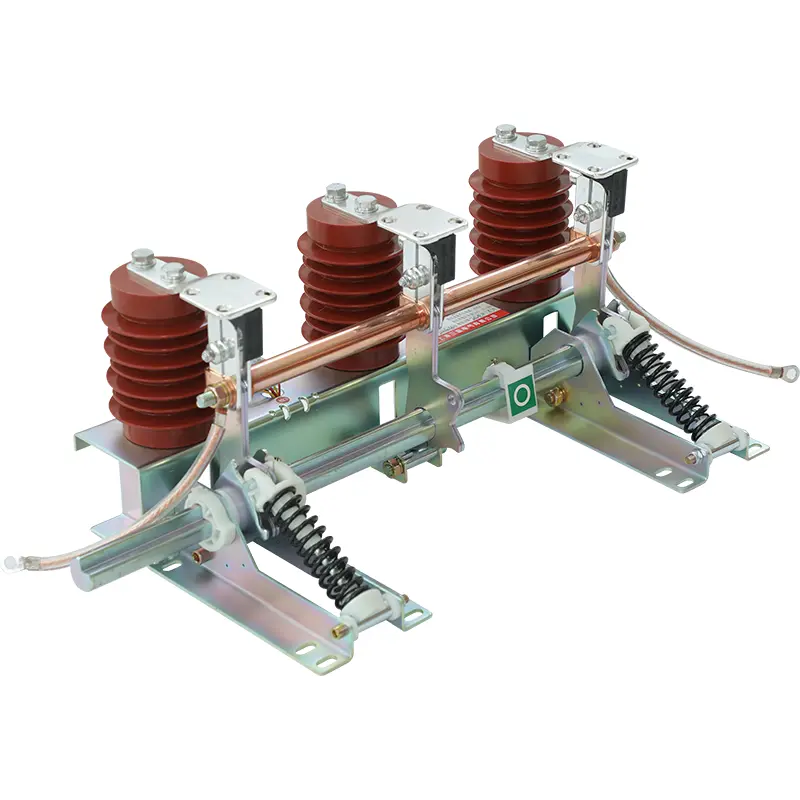

Hochspannung Erdungsschalter

Hochspannung Erdungsschalter in China. Der Sangao -Schalter wird verwendet, um den Kurzschlusstrom auszuschalten, und verfügt über eine bestimmte Kurzschließungsschließkapazität sowie eine dynamische thermische Stabilität. Da es keinen Laststrom und den Kurzschlussstrom durchbrechen muss, gibt es kein Bogenlöschgerät. Das untere Ende des Erdungsschalters ist normalerweise durch einen Stromtransformator mit dem Erdungspunkt angeschlossen. Der aktuelle Transformator kann Signale für den Relaisschutz bereitstellen.

Es gibt viele Erdungsstrukturen. Einschließlich Einzelpol, Doppelpol und drei Erdungsschalter. Ein einzelner Erdungsschalter werden nur in neutralen Punkt -Erdungssystemen verwendet. Doppelpol- und drei Polstrukturen werden in nicht geerdeten Systemen neutraler Punkte verwendet und teilen einen Betriebsmechanismus.

Der Hochspannungs -Erdungsschalter in der Schaltansicht wird verwendet, um die verbleibende Ladung zu erden, nachdem die Stromversorgung von der Stromversorgung getrennt ist. Selbst wenn der Leistungsschalter und der Isolator die Schaltung abschneiden oder öffnen, bleibt die Restladung immer noch in der Schaltung. Der Erdungsschalter wird normalerweise verwendet, um die Ladung freizusetzen.

Der Hochspannungs -Erdungsschalter hat einen schnell wirkenden Schließmechanismus. Sie können Techniker und Arbeiter schützen, wenn abnormale Strömungen auftreten. Sie sind so konzipiert, dass sie Kurzkreisen standhalten. Sie können auch motorisiert werden. Zum Beispiel Hochspannungs -Erdungsschalter und Hochgeschwindigkeits -Erdungsschalter. Der Erdungsschalter in der Umspannwerbung kann einen Kurzschluss erzeugen, wodurch andere elektrische Geräte vor Beschädigungen geschützt werden. Es wird in Verbindung mit einer Vielzahl von Hochspannungsschaltanlagen verwendet und kann auch als Schutzvorrichtung bei der Überholung von elektrischen Hochspannungsgeräten verwendet werden.

Der Erdungsschalter, der Leistungsschalter und der Isolierschalter sind alle in der Ring -Haupteinheit (RMU) angeschlossen. Wenn die Schaltung aus Wartung oder anderen Gründen getrennt oder getrennt werden muss, muss die korrekte Betriebssequenz dieser drei Geräte (Erdungsschalter, Leistungsschalter und Isolierschalter) befolgt werden. Wenn die richtigen Schritte nicht befolgt werden, werden die Schaltung und die Ausrüstung nicht nur beschädigt, sondern Sie werden auch in Gefahr gebracht. Für eine perfekte Installation dieser Komponenten können Sie sich an Elecspare, einen GIS -Schalter -Hersteller, wenden, um zuverlässige Isoliermedien für Ihre Geräte bereitzustellen.

Erdungsschalter und Unterbrecher werden häufig zu einem Gerät kombiniert. In diesem Fall ist der Trennung zusätzlich zu den Hauptkontakten mit einem Erdungsschalter ausgestattet, mit dem nach dem Öffnen ein Ende des Trennkörpers erden wird. Die Hauptkontakte und Erdungsschalter sind normalerweise mechanisch zusammengeklemmt, so dass der Erdungsschalter nicht geschlossen werden kann, wenn der Trennsatz geschlossen ist, und die Hauptkontakte können nicht geschlossen werden, wenn der Erdungsschalter geschlossen ist.

Erdungsschalter können in offene und geschlossene Typen unterteilt werden. Das leitende System des offenen Erdungsschalters ist wie der Trennung der Luft ausgesetzt. Das leitende System des geschlossenen Erdungsschalters ist in Live SF6 oder Isoliermedien (wie Öl) eingeschlossen.

Der Fokus des Erdungsschalters der Umspannung ist weitaus geringer als der der Öffentlichkeit und ist nicht so sicherheitsrangig wie das System mit niedrigem Spannung. Es konzentriert sich mehr auf die Zuverlässigkeit der Stromversorgung, die Schutzzuverlässigkeit und die Auswirkungen auf die Geräte im Falle eines Kurzschlusss. Da der Strompfad hauptsächlich durch Erdung blockiert wird, wird nur die Amplitude der häufigsten Phase zu Massekreislauf durch die Auswahl des Erdungssystems beeinflusst.
