Warum ist der Hochspannungs-Erdungsschalter für die Sicherheit und Wartung des Stromnetzes von entscheidender Bedeutung?

In Energieübertragungs- und -verteilungssystemen ist Sicherheit von größter Bedeutung. Eine oft übersehene, aber wesentliche Komponente ist dieHochspannungs-Erdungsschalter. Dieses Gerät spielt eine entscheidende Rolle beim Schutz von Geräten und Personal bei Wartungsarbeiten, Fehlerbedingungen und Routinevorgängen. In diesem Artikel wird untersucht, was ein Erdungsschalter bewirkt, wie er funktioniert und warum er in Mittelspannungsschaltanlagen und Umspannwerken unverzichtbar ist. Wir achten auch auf die Fertigungsqualität, Zertifizierungen und ZuverlässigkeitSanGao bringt zu dieser kritischen elektrischen Komponente.

Der unbesungene Held der elektrischen Sicherheit

Wenn wir an Hochspannungsgeräte denken, kommen uns oft Leistungsschalter und Transformatoren in den Sinn. Doch dieHochspannungs-Erdungsschalterist ebenso entscheidend für den sicheren Betrieb und die Wartung von Energiesystemen. Dieses Gerät wird in Schaltschränken oder Umspannwerken installiert und bietet einen zuverlässigen Weg zur Erde. Dadurch wird sichergestellt, dass Techniker sicher an stromlosen Geräten arbeiten können und Fehlerströme effektiv gemanagt werden.

Ohne einen ordnungsgemäß funktionierenden Erdungsschalter wären Wartungsteams dem Risiko einer unbeabsichtigten Einschaltung, induzierter Spannungen von benachbarten stromführenden Leitungen und gefährlicher vorübergehender Überspannungen ausgesetzt.SanGao, ein High-Tech-Unternehmen mit Sitz in Chinas Elektrohauptstadt Liushi, stellt diese wesentlichen Komponenten seit Jahren unter Einhaltung strenger Qualitätsstandards her und beliefert verschiedene Branchen, von der Erneuerung städtischer Netze bis hin zu Windkraftanlagen.

Was ist ein Hochspannungs-Erdungsschalter?

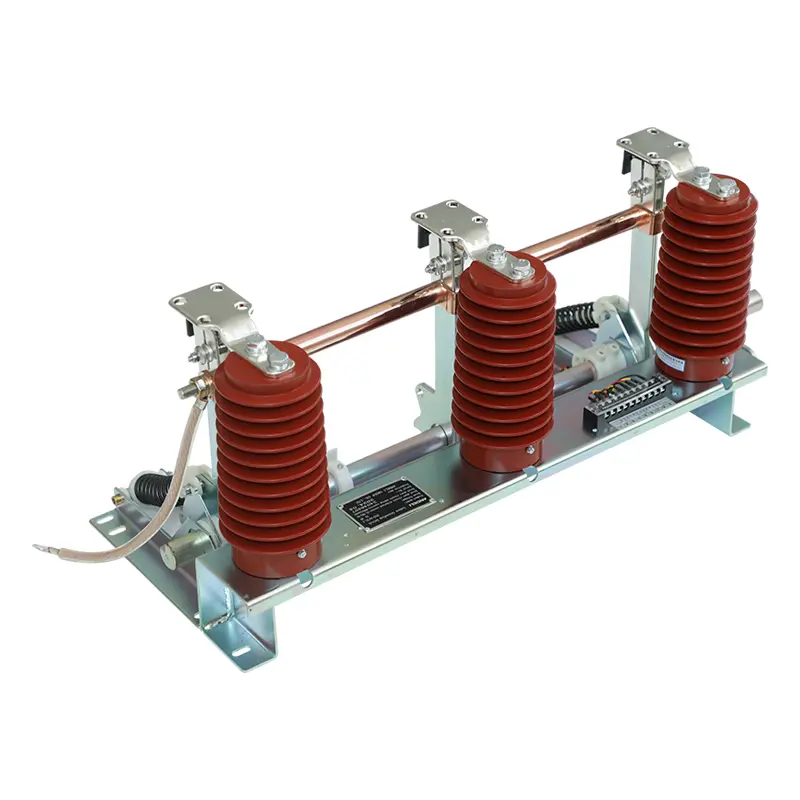

DerHochspannungs-Erdungsschalterist ein mechanisches Schaltgerät, das dazu dient, einen bestimmten Teil eines Stromkreises mit Erde zu verbinden. Es wird typischerweise in Hochspannungsschaltanlagen (3-12 kV, Dreiphasen-Wechselstrom 50/60 Hz-Systeme) installiert und manuell oder über einen Motormechanismus betrieben. Seine Hauptstruktur besteht aus einer Halterung, einer Erdungsmesserbaugruppe, festen Kontakten, einem Sensor, einer rotierenden Welle, Druckfedern, leitfähigen Hülsen und flexiblen Verbindungen.

Im geschlossenen Zustand stellt das Erdungsmesser festen Kontakt mit dem statischen Kontakt her und erzeugt so einen Erdungspfad mit niedriger Impedanz. Dieser Pfad erfüllt mehrere Sicherheits- und Betriebsfunktionen, die wir im Folgenden untersuchen werden.

Schlüsselfunktionen: Mehr als nur Erdung

DerHochspannungs-Erdungsschaltererfüllt mehrere wichtige Funktionen, die über die einfache Erdung hinausgehen:

Personenschutz während der Wartung

Wenn ein Leistungsschalter geöffnet und isoliert wird, kann die benachbarte Sammelschiene oder das angrenzende Gerät immer noch induzierte Spannung oder Restladung führen. Der Erdungsschalter sorgt für eine sichtbare und sichere Erdungsverbindung und stellt sicher, dass das Wartungspersonal vor versehentlicher Stromzufuhr oder kapazitiver Entladung geschützt ist.

Begrenzung transienter Überspannungen

Bei Erdschlüssen, insbesondere in schweren Anlagen, kann es zu transienten Überspannungen kommen. Der Erdungsschalter begrenzt diese Spannungsstöße, indem er einen Pfad mit niedriger Impedanz bereitstellt und so empfindliche Geräte und Isolierung schützt.

Eliminierung induzierter Spannungen

Bei parallelen Übertragungsleitungen am selben Mast können stromlose Leitungen aufgrund elektrostatischer und elektromagnetischer Kopplung immer noch induzierte Spannungen von benachbarten stromführenden Leitungen erfahren. Erdungsschalter an diesen Leitungen bieten einen Weg zur Ableitung dieser induzierten Ströme und verhindern so Gefahren.

Schließen von Kurzschlussströmen

Einige Erdungsschalter sind so konzipiert, dass sie gegen Kurzschlussströme schließen. Diese Fähigkeit stellt sicher, dass der Schalter auch unter Fehlerbedingungen betätigt werden kann, was zusätzliche Sicherheit bei Notfallmaßnahmen bietet.

Etablierung einer systemneutralen Referenz

In Umspannwerken mit großen Leistungstransformatoren trägt der Erdungsschalter dazu bei, einen konstanten Spannungsreferenzpunkt aufrechtzuerhalten, das Stromnetz zu stabilisieren und einen sicheren Betrieb zu gewährleisten.

Anwendungen: Wo wird es verwendet?

DerHochspannungs-Erdungsschalterwird häufig in Stromverteilungs- und Übertragungssystemen eingesetzt, darunter:

• Erneuerungen städtischer und ländlicher Stromnetze– Die Modernisierung einer veralteten Infrastruktur erfordert eine zuverlässige Grundlage für Sicherheit und Compliance.

• Umspannwerke und Schaltschränke– Integriert in Mittelspannungs-Schaltanlagen.

• Windkraftanlagen und Wasserkraftwerke– Erdung von Generatoren und Transformatoren.

• Metallurgische und petrochemische Industrie– Schutz von Ausrüstung und Personal in rauen Umgebungen.

• Eisenbahn- und Bergbauanlagen– Gewährleistung einer sicheren Erdung in Bahnstromnetzen.

• Energieprojekte für Wohn- und Gewerbegebäude– Für Einspeisungen und Notstromanlagen.

DerSanGaoVorteil: Qualität und Zuverlässigkeit

SanGaohat sich einen guten Ruf für hochwertige Hochspannungsgeräte aufgebaut. Die Produktionsstätte des Unternehmens erstreckt sich über 10.000 Quadratmeter, mit einem eingetragenen Kapital von 81,68 Millionen Yuan und einer Bilanzsumme von etwa 200 Millionen Yuan. Mit 120 Mitarbeitern, darunter 20 hochrangige und mittlere technische Fachkräfte,SanGaolegt großen Wert auf Forschung und Entwicklung sowie Qualitätssicherung.

Das Unternehmen hält sich an die Qualitätsmanagementsysteme ISO 9001:2008, Umweltmanagement ISO 14001 und Arbeitsschutzsysteme OHSMS 18001. Um dies sicherzustellen, werden außerdem modernes ERP-Management und fortschrittliche Testgeräte eingesetztHochspannungs-Erdungsschaltererfüllt strenge Leistungsstandards. In Zusammenarbeit mit Institutionen wie Xi'an Senyuan und dem Beijing Electrical Research Institute,SanGaostellt sicher, dass seine Produkte auf dem neuesten Stand der Elektrotechnik sind.

Ihre Erdungsschalter sind mit einem robusten Mechanismus ausgestattet, der Druckfedern verwendet, um ein schnelles und zuverlässiges Schließen/Öffnen zu gewährleisten, wobei durch Tellerfedern ein konstanter Kontaktdruck aufrechterhalten wird. Dieses Design gewährleistet einen geringen Übergangswiderstand und eine lange Lebensdauer auch bei häufigem Betrieb.

Häufig gestellte Fragen (FAQ)

F: Was ist der Hauptzweck eines Hochspannungs-Erdungsschalters?

A: Sein Hauptzweck besteht darin, einen sichtbaren und sicheren Erdungspunkt für stromlose Geräte bereitzustellen, Techniker vor versehentlicher Einschaltung zu schützen und induzierte Spannungen und Ladungen abzuleiten.

F: Wo wird der Erdungsschalter normalerweise installiert?

A: Es wird normalerweise in Schaltschränken von Mittelspannungsschaltanlagen (3-12 kV) sowie in Umspannwerken und auf der Leitungsseite von Transformatoren installiert.

F: Kann ein Erdungsschalter gegen einen Kurzschlussstrom schließen?

A: Ja, viele Erdungsschalter sind für den Kurzschluss-Schließstrom ausgelegt, sodass sie auch unter Fehlerbedingungen sicher betrieben werden können.

F: Wie schützt der Erdungsschalter vor induzierten Spannungen?

A: Auf Übertragungsleitungen, die parallel zu stromführenden Leitungen verlaufen, stellt der Erdungsschalter einen Weg für den Fluss induzierter Ströme zur Erde bereit und verhindert so das Auftreten gefährlicher Spannungen auf stromlosen Leitungen.

Abschluss

DerHochspannungs-ErdungsschalterEs ist vielleicht nicht die glamouröseste Komponente eines Energiesystems, aber seine Bedeutung kann nicht genug betont werden. Es schützt Leben, schützt teure Geräte und sorgt für einen stabilen Netzbetrieb bei Störungen und Wartungsarbeiten. Durch die Bereitstellung eines zuverlässigen Erdungspfads trägt es dazu bei, Unfälle zu verhindern, Ausfallzeiten zu reduzieren und die Integrität des Stromnetzes aufrechtzuerhalten.

SanGaobietet Erdungsschalter, die robustes mechanisches Design, hochwertige Materialien und strenge Qualitätskontrollen kombinieren, um zuverlässige Leistung in anspruchsvollen Anwendungen zu liefern. Mit einem starken technischen Fundament und dem Engagement für kontinuierliche Verbesserung,SanGaohat sich zu einem vertrauenswürdigen Lieferanten für Energieversorger, Industrieanlagen und Infrastrukturprojekte in ganz China und darüber hinaus entwickelt.

Wenn Sie nach einer zuverlässigen Quelle für Hochspannungs-Erdungsschalter suchen oder technische Unterstützung für Ihr spezifisches Projekt benötigen, laden wir Sie einKontaktuns Heute. Ihr erfahrenes Ingenieurteam kann Produktspezifikationen, kundenspezifische Lösungen und zeitnahen Support bereitstellen. Kontaktieren Sie uns über die Website des Unternehmens oder per E-Mail, um Ihre Anforderungen zu besprechen und herauszufinden, wie das gehtSanGaokann zur Sicherheit und Effizienz Ihrer Energiesysteme beitragen.
