SanGao Dreiphasen-Leistungsschaltermodul – Funktionen, Steuermodi und Anwendungseinblicke
Abstrakt
Dreiphasige Leistungsschalter sind wichtige Komponenten in der modernen Stromverteilungsinfrastruktur, insbesondere in gewerblichen und industriellen Umgebungen. Im Gegensatz zu einphasigen Leistungsschaltern, die in Wohngebieten verwendet werden, sind diese Geräte für den Umgang mit höheren Spannungen und größeren elektrischen Lasten ausgelegt. Das dreiphasige Leistungsschaltermodul von SanGao bietet eine flexible Steuerung über externe Signale oder interne Timer und bietet zuverlässige Isolierung, Überlastschutz und manuelle Schaltfunktionen. Dieser Artikel bietet einen umfassenden technischen Überblick über die Funktionen, Betriebsmodi, wichtigsten Spezifikationen, Anwendungsszenarien und Sicherheitsmechanismen des Moduls und hilft Ingenieuren und Systemintegratoren dabei, fundierte Entscheidungen für ein robustes elektrisches Systemdesign zu treffen.
Inhaltsverzeichnis
Mit dem rasanten Wachstum der industriellen Automatisierung und kommerziellen Stromverteilung haben sich dreiphasige Leistungsschalter von einfachen Schutzgeräten zu intelligenten Einheiten entwickelt, die Steuerung, Schutz und Isolierung kombinieren. Das dreiphasige Leistungsschaltermodul von SanGao ist mit Simulink-Simulationsumgebungen kompatibel und bietet zwei flexible Steuerungsmodi: externe Signalsteuerung (0 V für Öffnen, positive Spannung für Schließen) und interne zeitgesteuerte Steuerung (voreingestellte Schaltzeiten). Diese Vielseitigkeit vereinfacht die Systemintegration und -prüfung erheblich. In diesem Artikel gehen wir auf die technischen Details dieses Moduls ein und bieten praktische Hinweise zur Auswahl und Anwendung.
✦ ✦ ✦

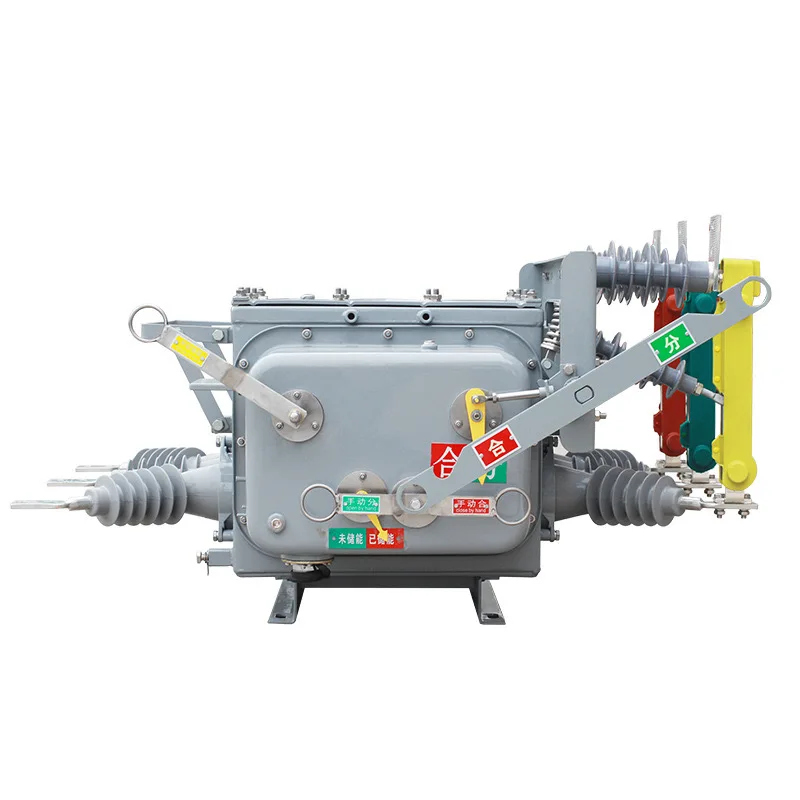

1. Übersicht über das dreiphasige Leistungsschaltermodul
Das dreiphasige Leistungsschaltermodul von SanGao besteht aus drei unabhängigen einpoligen Leistungsschaltern, die mechanisch miteinander verriegelt sind und gleichzeitig über einen einzigen Kipphebel betätigt werden können. Es kann mit dreiphasigen Lasten in Reihe geschaltet werden, um alle Phasen gleichzeitig zu steuern. Der Lichtbogenlöschmechanismus ist identisch mit dem von Standard-Leistungsschaltern und das Modul verfügt über integrierte Rs-Cs-Überspannungsschutzschaltungen zur Unterdrückung von Schaltüberspannungen – wichtig beim Anschluss an induktive Lasten oder Stromquellen.
Isolationsschalter
Bietet eine sichtbare Trennung von der Stromversorgung mit einem einzigen Griff, der alle drei Pole gleichzeitig betätigt – dient auch als Sicherheitsschalter.
Stromkreisschutz
Jeder Pol hat einen Nennstrom (z. B. 5 A) mit Überlastauslösung. Bei Überlast bewegt sich der Griff in die „Aus“-Position und kann erst dann gewaltsam geschlossen werden, wenn der Fehler behoben ist – der sogenannte „Trip-Free“-Betrieb.
Manueller Steuerschalter
Mit seiner speziellen zeitverzögerten Serienauslösecharakteristik und seinem hohen Kurzschlussausschaltvermögen kann er innerhalb seiner Nennleistung als direkter Motor-Ein/Aus-Steuerschalter – auch Motorschutzschalter genannt – eingesetzt werden.
Simulation und Steuerung
Unterstützt den externen Steuermodus (über Simulink-Eingang, 0 = öffnen, positiv = schließen) und den internen Steuermodus (Schaltzeiten im Dialogfeld einstellen). Alle drei Pole reagieren auf das gleiche Steuersignal.
✦ ✦ ✦
2. Kernfunktionen und Betriebsmodi
Der dreiphasige Leistungsschalter von SanGao bietet zwei Steuermodi, um unterschiedlichen Anwendungsanforderungen gerecht zu werden. Inexterner Steuermodus, das Modulsymbol zeigt einen Steuereingangsport an, der eine Echtzeitumschaltung über Simulink-Signale ermöglicht. Ininterner SteuermodusFür automatische Zeitabläufe sind im Dialogfenster Schaltzeiten voreingestellt. In beiden Modi steuert das gleiche Steuersignal alle drei Leistungsschalter und sorgt so für einen synchronen Betrieb.
2.1 Rolle der Snubber-Schaltung
Wenn der Leistungsschalter an induktive Lasten (z. B. Motoren, Transformatoren) oder Stromquellen angeschlossen ist, kann das Öffnen des Stromkreises hohe induzierte Überspannungen erzeugen, die die Isolierung oder den Leistungsschalter selbst beschädigen können. Die integrierte Rs-Cs-Dämpfungsschaltung absorbiert diese Energie effektiv, begrenzt Überspannungsspitzen und schützt sowohl den Leistungsschalter als auch die nachgeschalteten Geräte. Benutzer können diesen Schaltkreis je nach Lasttyp aktivieren oder deaktivieren.
2.2 Fahreigenschaften und „Trip-Free“-Mechanismus
Die „Trip-Free“-Funktion sorgt dafür, dass bei Überlastung oder Kurzschluss der interne Mechanismus die Kontakte öffnet und der Griff in die Auslöseposition bewegt. Beim Versuch, den Griff zu schließen, werden die Kontakte erst dann wieder geschlossen, wenn der Fehler behoben und der Griff zurückgesetzt wurde. Dies stellt eine intrinsische Sicherheitsbarriere dar, die eine Wiedereinschaltung verhindert, während ein Fehler weiterhin besteht.
- Externe Signalsteuerung (0 V / positive Spannung)
- Interne Timersteuerung
- Rs-Cs-Dämpfungsschaltung (optional)
- Auslösefreier Mechanismus
- Zeitverzögerte Reihenauslösecharakteristik
- Hohes Kurzschlussausschaltvermögen
✦ ✦ ✦
3. Erläuterung der wichtigsten technischen Spezifikationen
Die Auswahl des richtigen dreiphasigen Leistungsschalters erfordert ein gründliches Verständnis seiner technischen Parameter. Die folgende Tabelle fasst die wichtigsten Spezifikationen des SanGao-Moduls und ihre praktischen Auswirkungen auf die Auswahl zusammen.
| Spezifikation | Typischer Wert/Beschreibung | Auswirkungen auf die Auswahl |
|---|---|---|
| Nennstrom (pro Pol) | 5A (anpassbar) | Bestimmt den maximalen Dauerbetriebsstrom; muss den maximalen Dauerstrom der Last überschreiten. |
| Anzahl der Pole | 3 Pole (gleichzeitiger Betrieb) | Geeignet für dreiphasige Dreileiter- oder Vierleitersysteme; sorgt dafür, dass alle Phasen gemeinsam geschaltet werden. |
| Steuermodus | Externes Signal / Interner Timer | Der externe Modus eignet sich für die Fernautomatisierung. Der interne Modus eignet sich für Anwendungen mit festem Timing. |
| Reisecharakteristik | Zeitverzögerte Serienauslösung | Ermöglicht kurzzeitige Überlastungen (z. B. Motorstart) ohne Fehlauslösungen. |
| Kurzschlussausschaltvermögen | Hoch (überprüfen Sie die spezifischen Modelldaten) | Muss den prospektiven Kurzschlussstrom am Installationsort überschreiten, um Fehler sicher zu beheben. |
| Snubber-Schaltung | Integrierte RS-Cs, optional | Unverzichtbar für induktive Lasten zum Schutz des Leistungsschalters und der Last. |
Auswahltipp:Berücksichtigen Sie neben Strom und Ausschaltvermögen auch Umgebungstemperatur, Höhe und Montageart. Für maßgeschneiderte Empfehlungen wenden Sie sich an den technischen Support von SanGao.
✦ ✦ ✦
4. Leitfaden für industrielle Anwendungen und Auswahl
Dreiphasige Leistungsschalter werden häufig in Motorsteuerzentren, Verteilertafeln, industriellen Automatisierungsgeräten und der Versorgung von Gewerbegebäuden eingesetzt. Je nach Anwendung können sie als Hauptschalter, Abzweigschutzschalter oder Motorbetriebsschalter dienen. Nachfolgend finden Sie typische Anwendungsfälle und Auswahlhinweise.
4.1 Hauptanwendungsbereiche
- Industrielle Motorsteuerung:Wird als Direktstarter verwendet und erfordert eine zeitverzögerte Auslösecharakteristik, um eine Auslösung bei Einschaltstrom zu vermeiden.
- Schutz der Verteilungsleitung:Installiert in Haupt- oder Unterverteilertafeln zum Schutz vor Überlastungen und Kurzschlüssen, bei entsprechender Koordination mit vor-/nachgeschalteten Geräten.
- Notstromaggregate:Fungiert als Generatorausgangsschalter, sorgt für Isolierung und hält möglichen vorübergehenden Überströmen stand.
- HVAC-Systeme:Schützt Kompressoren, Lüfter und andere Motoren in Klima- und Kühlgeräten – benötigt auch Zeitverzögerungseigenschaften.
4.2 Auswahlschritte
- Beladungsart bestimmen:Resistiv oder induktiv? Hat es einen Anlaufstromstoß? Dadurch wird die erforderliche Auslösecharakteristik bestimmt.
- Betriebsstrom berechnen:Berechnen Sie basierend auf der Lastleistung und -spannung den maximalen Leitungsstrom und fügen Sie eine Sicherheitsmarge von 20–30 % hinzu.
- Kurzschlussstrom abschätzen:Besorgen Sie sich den voraussichtlichen Kurzschlussstrom aus dem Versorgungsnetz; Die Schaltleistung des Leistungsschalters muss höher sein.
- Wählen Sie den Steuerungsmodus:Externe Signalsteuerung, wenn Fern-/Automatikbetrieb erforderlich ist; interner Timer, wenn nur geplantes Schalten erforderlich ist.
- Berücksichtigen Sie die Snubber-Anforderung:Bei induktiven Lasten (Motoren, Transformatoren) immer die Überspannungsschutzschaltung aktivieren.
✦ ✦ ✦
5. Sicherheitsschutzfunktionen
Sicherheit hat bei der Elektrokonstruktion oberste Priorität. Der dreiphasige Leistungsschalter von SanGao verfügt über mehrere Schutzmechanismen, die nicht nur den Stromkreis und die Ausrüstung, sondern auch das Personal schützen.
- Überlastschutz:Der thermisch-magnetische Auslöser öffnet den Stromkreis, wenn der Strom über einen längeren Zeitraum den Nennwert überschreitet, und verhindert so eine Überhitzung des Kabels.
- Kurzschlussschutz:Der magnetische Auslöser reagiert im Falle eines Kurzschlusses sofort und unterbricht den Fehlerstrom innerhalb von Millisekunden, um Schäden zu minimieren.
- Isolationsfunktion:Wenn sich der Griff in der „Aus“-Position befindet, sorgen ein ausreichender Kontaktabstand und ein ausreichender Isolationsabstand für eine sichtbare Unterbrechung und erfüllen so die Isolationsanforderungen.
- Auslösefreie Wiedereinschaltsperre:Verhindert ein erneutes Schließen, während ein Fehler weiterhin besteht, und eliminiert so das Risiko menschlicher Fehler.
Sicherheitshinweis:Stellen Sie vor jeder Installation, Wartung oder jedem Austausch stets sicher, dass die vorgeschaltete Stromversorgung vollständig getrennt ist, und prüfen Sie, ob die Stromversorgung spannungslos ist. Befolgen Sie alle örtlichen Vorschriften zur elektrischen Sicherheit.
✦ ✦ ✦
Häufig gestellte Fragen
Was bedeutet „frei auslösen“ bei einem dreiphasigen Leistungsschalter?
„Frei auslösen“ bedeutet, dass bei Überlastung oder Kurzschluss der interne Mechanismus die Kontakte öffnet und der Griff in die Auslöseposition bewegt. Der Griff kann nicht manuell geschlossen gehalten werden, während der Fehler vorliegt. Dadurch wird sichergestellt, dass der Stromkreis nicht wieder mit Strom versorgt werden kann, bis der Fehler behoben und der Griff zurückgesetzt wird.
Was ist der Unterschied zwischen externen und internen Steuermodi?
Inexterner SteuermodusDas Modul erhält ein Signal von einem Simulink-Eingang (0 = offen, positiv = geschlossen) und ist somit für die Integration in Automatisierungssysteme geeignet. Ininterner SteuermodusDer Benutzer stellt die Öffnungs-/Schließzeiten direkt im Dialogfeld des Moduls ein und der Leistungsschalter folgt diesem voreingestellten Zeitplan – ideal für feste Zeit- oder zyklische Operationen.
Wann muss die Snubber-Schaltung verwendet werden?
Immer wenn der Leistungsschalter an induktive Lasten (Motoren, Transformatoren, Drosseln) oder Stromquellen angeschlossen ist, kann es beim Abschalten zu hohen induzierten Überspannungen kommen. Die Rs-Cs-Dämpfungsschaltung ist für die Absorption dieser Energie unerlässlich. Das Modul verfügt über einen integrierten Snubber, der bei Bedarf aktiviert werden kann.
Wie wähle ich die richtige Auslösecharakteristik für Motorlasten?
Motoren nehmen beim Anlaufen das 5- bis 7-fache ihres Nennstroms auf. Ein Leistungsschalter mit sofortiger Auslösung würde unnötigerweise auslösen. Wählen Sie daher einen Leistungsschalter mit azeitverzögerte Serienauslösecharakteristik(Inverse-Time-Overload-Schutz), der kurzzeitige Überströme zulässt und dennoch vor anhaltenden Überlastungen und Kurzschlüssen schützt. Die Verzögerungscharakteristik des SanGao-Moduls ist auf diesen Zweck ausgelegt.
Können die drei Pole unabhängig voneinander betrieben werden?
Nein. Die interne mechanische Verriegelung stellt sicher, dass alle drei Pole mit einem einzigen Griff bedient werden, wodurch ein gleichzeitiges Ein-/Ausschalten gewährleistet ist. Dies verhindert Phasenverluste, die zu Schäden an dreiphasigen Geräten führen könnten.
Wie kann ich überprüfen, ob die Schaltleistung des Leistungsschalters ausreichend ist?
Das Ausschaltvermögen muss größer sein als der voraussichtliche Kurzschlussstrom am Installationsort. Dieser Wert wird normalerweise vom Systementwickler bereitgestellt oder aus einer Kurzschlussstudie ermittelt. Die Nennausschaltkapazität des Leistungsschalters ist im Datenblatt angegeben. Stellen Sie sicher, dass der berechnete Wert erreicht oder überschritten wird.
✦ ✦ ✦
Wählen Sie einen zuverlässigen dreiphasigen Schutz für Ihr Stromsystem
Ob für industrielle Motorsteuerung, kommerzielle Verteilung oder Automatisierungsgeräte, das dreiphasige Leistungsschaltermodul von SanGao bietet sicheren, flexiblen und zuverlässigen Schutz und Steuerung. Kontaktieren Sie uns noch heute für fachkundige Unterstützung bei der Auswahl und Musterprüfung.
