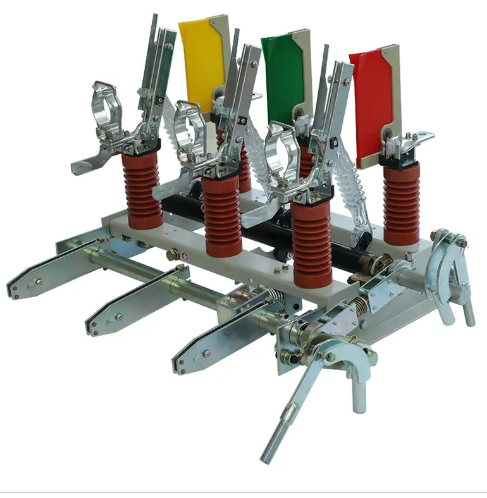

Luftlasttrennschalter von Sangao: Sicheres, einfaches und nachhaltiges Mittelspannungsschalten

In der heutigen, sich ständig weiterentwickelnden Energielandschaft stehen Verteilnetzbetreiber zunehmend unter Druck, die Betriebszeit sicherzustellen, die Umweltbelastung zu reduzieren und die Gesamtbetriebskosten zu senken. Der Luftlasttrennschalter begegnet allen drei Herausforderungen mit einem bewährten, aber kontinuierlich verbesserten Design. Im Gegensatz zu SF₆-Schaltern, die eine regelmäßige Gasbehandlung erfordern und Treibhausgasrisiken bergen, oder ölgefüllten Geräten, die eine aufwändige Wartung erfordern, nutzt der Luftschalter das am häufigsten vorkommende und harmloseste Medium – Luft. Seine mechanische Einfachheit führt zu weniger Fehlerstellen, während klare Positionsanzeigen und Verriegelungsmechanismen Betriebsfehler reduzieren. Aus diesem Grund setzen Versorgungsunternehmen, Entwickler erneuerbarer Energien und Industrieanlagen weltweit auf Luftlasttrennschalter als bevorzugte Trenn- und Schaltlösung.

1. Das Zuverlässigkeitsparadigma von Luftlasttrennschaltern

Was macht einen Luftlasttrennschalter wirklich zuverlässig? Wir bei San Gao Electric glauben, dass es sich um die Synergie von vier Säulen handelt:strukturelle Einfachheit– Weniger bewegliche Teile reduzieren Fehlerarten;natürliche Isolierung– Luft eliminiert Leckagerisiken und Toxizität;robuste Lichtbogenlöschung– optimiertes Magnet- und Luftstromdesign sorgt für eine gleichmäßige Unterbrechung; Undbedienerfreundliche Sicherheit– Mechanische Verriegelungen und eine klare Statusanzeige verhindern Fehlbedienungen. Diese Eigenschaften werden durch strenge Tests und jahrzehntelange Felderfahrung in verschiedenen Klimazonen und Lastbedingungen validiert.

1.1 Warum Luft – das grüne Gebot

Aufgrund seines extrem hohen Treibhauspotenzials (GWP ≈ 23.500) beschleunigt sich weltweit der Trend zum Ausstieg aus SF₆. Obwohl SF₆ eine hervorragende Isolierung bietet, stellen seine Lebenszyklusemissionen – von der Leckage bis zur Entsorgung am Ende der Lebensdauer – eine schwere Umweltbelastung dar. Luftlasttrennschalter bieten eine direkte, bewährte Alternative für Mittelspannungsanwendungen. Mit der richtigen Elektrodengeometrie und Lichtbogenkontrolltechniken kann Luft Lastströme von bis zu 1250 A bei 24 kV sicher unterbrechen. Darüber hinaus sind Luftschalter von Natur aus immun gegen Gasdruckschwankungen, die durch Temperaturänderungen verursacht werden, und gewährleisten so eine gleichbleibende Leistung in rauen Klimazonen, von Wüsten bis hin zu Umspannwerken in großer Höhe.

2. Technische Kernvorteile

Der Luftlasttrennschalter von San Gao basiert auf bewährten Prinzipien und integriert gleichzeitig moderne technische Verbesserungen für mehr Zuverlässigkeit, Sicherheit und einfache Integration. Nachfolgend finden Sie die wichtigsten Unterscheidungsmerkmale, die unser Produkt auszeichnen.

• Nennspannung: 12 kV / 24 kV
• Nennstrom: 630A / 1250A
• Kurzschlusskapazität (Spitze): 50 kA
• Mechanische Lebensdauer: ≥ 10.000 Betätigungen
• Elektrische Lebensdauer: ≥ 5.000 Betätigungen
• Schutzklasse: IP4X (innen) / IP54 (außen)
• Umgebungstemperatur: -25 °C bis +55 °C
• Höhe: bis zu 3000m

2.1 Lichtbogenlöschleistung

Die Lichtbogenkammer nutzt eine Kombination aus longitudinalem Magnetfeld und selbst erzeugtem Luftstrom. Wenn sich der bewegliche Kontakt trennt, wird der Lichtbogen durch magnetische Kräfte in einen Satz Lichtbogenverteilerplatten getrieben, wo er verlängert, abgekühlt und beim nächsten Stromnullpunkt gelöscht wird. Diese Methode minimiert das Abbrennen von Kontakten und ermöglicht eine hohe Wiederholfähigkeit beim Schalten. San Gao hat das Design durch Tausende von Unterbrechungstests validiert, darunter strenge Motorstart- und Kondensatorbank-Schaltszenarien, um einen zuverlässigen Betrieb unter anspruchsvollsten Bedingungen sicherzustellen.

2.2 Betriebsmechanismus – Einfachheit und Sicherheit

Der Antriebsmechanismus ist in federspeichernder oder manueller Ausführung erhältlich, beide mit Anti-Pump- und Hilfskontaktkonfiguration. Der Handgriff sorgt für ergonomisches Force-Feedback und die Positionsanzeige ist aus der Ferne gut sichtbar. Zur Fernsteuerung kann optional ein Motorantrieb integriert werden, der eine nahtlose Anbindung an SCADA- und Verteilungsautomatisierungssysteme ermöglicht. Das Verriegelungssystem stellt sicher, dass der Schalter nur dann geöffnet oder geschlossen werden kann, wenn die richtige Reihenfolge eingehalten wird, wodurch das Risiko menschlicher Fehler erheblich verringert wird.

3. Leistungsdaten im Überblick

Die folgende Tabelle bietet einen schnellen Vergleich der wichtigsten Parameter zwischen dem Luftlasttrennschalter von San Gao und einem typischen SF₆-Lasttrennschalter und veranschaulicht die praktischen Vorteile der luftisolierten Technologie.

4. Hauptanwendungsbereiche und Wert

Luftlasttrennschalter werden in einem breiten Spektrum von Mittelspannungsnetzen eingesetzt. Nachfolgend sind die wichtigsten Anwendungen aufgeführt, zusammen mit den spezifischen Vorteilen, die sie in jedem Kontext bieten.

• Städtische und ländliche Verteilungsnetze:Wird als Mast- oder Ringleitungseinheit zur Leitungsaufteilung, Lastübertragung und Fehlerisolierung verwendet – zur Verbesserung der Einspeisungsautomatisierung und der Versorgungszuverlässigkeit.
• Industrielle Energiesysteme:Steuert große Motoren, Transformatoren und Einspeisungen in Fabriken, Bergwerken und Verarbeitungsbetrieben und bietet lokale Isolierung und Schaltung ohne komplexe Wartung.
• Erneuerbare Energieanlagen:Verbindet und trennt Wechselrichter- oder Transformatorkreise in Solar- und Windparks und bewältigt so häufige tägliche Zyklen problemlos.
• Infrastrukturprojekte:Eisenbahnen, Flughäfen, Rechenzentren und Krankenhäuser verlassen sich auf Luftschalter zur Isolierung von Ein- und Ausgängen, um eine sichere Wartung und hohe Verfügbarkeit zu gewährleisten.
• Umspannwerke für gewerbliche Gebäude:Dient als Haupteingangs- oder Buskopplerschalter in Einkaufszentren, Bürotürmen und Bildungscampussen und trägt so zur Zertifizierung umweltfreundlicher Gebäude bei.

In jedem dieser Szenarien sorgen die wartungsfreundliche Beschaffenheit des Luftschalters und die deutlich sichtbare Unterbrechung für Sicherheit. In abgelegenen Verteilungsleitungen beispielsweise werden durch die fehlende Gashandhabung die Fahrten mit LKWs und die Arbeitszeit der Techniker drastisch reduziert. In Solarparks, in denen Schalter mehrmals am Tag betätigt werden können, sorgt die hohe mechanische Lebensdauer für einen jahrelangen störungsfreien Betrieb. Diese realen Vorteile sind der Grund dafür, dass Systemplaner zunehmend Luftlasttrennschalter als Standardwahl für neue und renovierte Mittelspannungsinstallationen festlegen.

5. Warum San Gao Electric – Qualität und Innovation

San Gao Electric ist nicht nur ein Hersteller von Schaltern – wir sind ein Partner beim Aufbau einer sichereren und intelligenteren Energieinfrastruktur. Unser 10.000 m² großes Werk mit Hauptsitz in Liushi, dem Herzen der chinesischen Elektroindustrie, und ein Team aus über 120 erfahrenen Fachleuten widmen sich der Lieferung von Produkten, die den höchsten internationalen Standards entsprechen. Mit einem Grundkapital von 81,68 Millionen RMB und einem Gesamtvermögen von nahezu 200 Millionen RMB verfügen wir über die finanzielle Stabilität und technische Kompetenz, um Großprojekte weltweit zu unterstützen.

Unser Qualitätsanspruch spiegelt sich in unseren Zertifizierungen ISO9001, ISO14001 und OHSMS18001 wider. Wir haben starke Geschäftsbeziehungen in ganz Europa, Amerika, Australien und Afrika aufgebaut und uns den Ruf eines vertrauenswürdigen Partners für Hochspannungslösungen erworben. Über Luftlasttrennschalter hinaus umfasst unser Produktportfolio Vakuum-Lasttrennschalter, Leistungsschalter, Trennschalter, Überspannungsableiter und Transformatorzubehör – und bietet umfassenden Schutz und Steuerung für jedes Mittelspannungsnetz.
