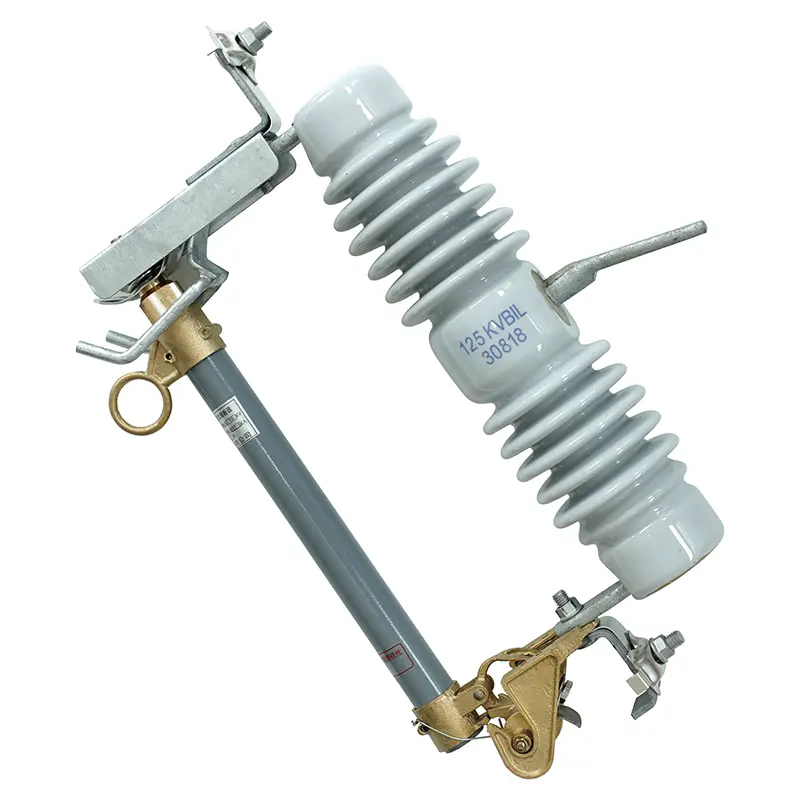

Elektrischer Überspannungsschutzschalter, Sicherungsausschnitt

Der in China hergestellte SanGao Electric Surge Protector Breaker Fuse Cutout stellt eine äußerst wirtschaftliche, rein physikalische Schutzmethode für Mittelspannungsleitungen dar. Durch die Kombination einer mechanischen Stromkreisunterbrechung mit hervorragenden thermischen Lichtbogenlöschfunktionen fungiert dieses Gerät als primäre Firewall für Freileitungen von 11 kV bis 38 kV. Es begrenzt Spitzenkurzschlussströme effektiv, um teure nachgeschaltete digitale Anlagen wie Spannungsregler und intelligente Wiedereinschalteinrichtungen zu schützen, was es zu einer unverzichtbaren Wahl für anspruchsvolle Stromverteilungsprojekte macht.

Behobene technische Engpässe: Überwindung der thermischen Ermüdung

Eine Hauptfehlerursache bei Standard-Überstromabschaltungen ist die thermische Ermüdung der oberen Kontaktbaugruppen, die zu schwachem Kontaktdruck, Lichtbogenbildung und örtlichem Schmelzen führt. SanGao löst dieses Problem durch die Verwendung dicker, versilberter Kontaktblöcke aus Kupferlegierung, die durch hochbelastbare Blattfedern aus rostfreiem Stahl gesichert sind. Dieser Aufbau hält den mechanischen Druck über jahrzehntelange Temperaturschwankungen hinweg konstant.

Während die Konkurrenzmodelle häufig spröde, minderwertige Harze verwenden, die sich bei extremer Sonneneinstrahlung verformen, verwendet SanGao außerdem spezielle Elektrokeramik für den Außenbereich und UV-stabilisierte Verbundmaterialien. Dadurch wird sichergestellt, dass die Einheit in Sommern mit glühenden Temperaturen von +40 °C und Wintern mit eiskalten Temperaturen von -40 °C ihre strukturelle Integrität behält.

Technische Daten und Umweltvorschriften

Die Betriebsstabilität des Sicherungsschalters des elektrischen Überspannungsschutzschalters ist gewährleistet, wenn er innerhalb dieser genauen Parameter eingesetzt wird:

• Systembetriebsspannung:11-kV- bis 38-kV-Freileitungsverteilungsnetze.

• Umgebungstemperatur:-40°C bis +40°C.

• Höhenbeschränkung:Maximal 1000 Meter ohne Anpassung (kundenspezifische Konstruktion für größere Höhen verfügbar).

• Nenn-AC-Frequenz:Bis zu 100 Hz maximaler Netzbetrieb.

• Breaking Interruption Rating:Unterbrechungsfähigkeit bis zu Zehntausenden Ampere.

• Strukturelle Belastungsgrenze:Darf die angegebene mechanische Nennbelastung nicht überschreiten.

Zielanwendungen und Projekte

Dieser vielseitige elektrische Überspannungsschutz-Sicherungsschalter ist weithin integriert in:

• Kläranlagen:Schützt leistungsstarke Industriepumpenmotoren vor Leitungsfehlern, die durch regionale Netzinstabilität verursacht werden.

• Metallurgische und Bergbaubetriebe:Wird in Umgebungen mit starkem Staub und Vibrationen eingesetzt, um Überkopf-Zuleitungsleitungen zur Versorgung von Schmelzöfen zu schützen.

• Energietechnik für Privathaushalte:Bietet eine zuverlässige, wartungsarme Stromkreisisolierung an Freileitungsanschlüssen, die Wohnkomplexe mit hoher Bebauungsdichte versorgen.

Detaillierte Installationsanleitung

Jeder Lieferung liegt eine ausführliche, Schritt-für-Schritt-grafische Installationsanleitung bei. Das Gerät verfügt über universelle NEMA-Montagehalterungen, die sich problemlos an Standard-Traversen aus Holz oder Beton montieren lassen. Die Installation erfordert nur minimale Spezialwerkzeuge und kann von einem normalen Versorgungsleitungspersonal unter normalen Außenbedingungen in etwa 30 Minuten durchgeführt werden.

Häufig gestellte Fragen zu Überspannungsschutz und Elektrik

Kann dieser elektrische Überspannungsschutz-Sicherungsschalter horizontal an einer Traverse installiert werden?

Nein, es muss in einem bestimmten Winkel installiert werden (normalerweise 15 bis 20 Grad zur Vertikalen). Diese Neigung ist notwendig, um sicherzustellen, dass die Schwerkraft den Sicherungshalter unmittelbar nach dem Schmelzen des Innenelements nach unten in die offene Position zieht.

Wie schützt diese mechanische Abschaltung die digitale nachgeschaltete Elektronik vor Überspannungsanomalien?

Durch das Schmelzen innerhalb von Millisekunden bei einem großen Kurzschluss begrenzt die Sicherungsleiste den Spitzendurchlassstrom (I²t). Dadurch wird verhindert, dass massive thermische Energiestöße die elektronischen Komponenten in der Produktionslinie erreichen und zerstören.

Welche regelmäßige Wartung erfordert dieser Trennschalter?

Da es sich um ein physikalisch-mechanisches Gerät mit hoher Wirkungssicherheit handelt, ist nur ein geringer Wartungsaufwand erforderlich. Leitungsteams sollten die Kontaktflächen visuell auf Lochfraß überprüfen und den Isolatorkörper im Rahmen der jährlichen Standardprüfungen des Systems abwischen.
