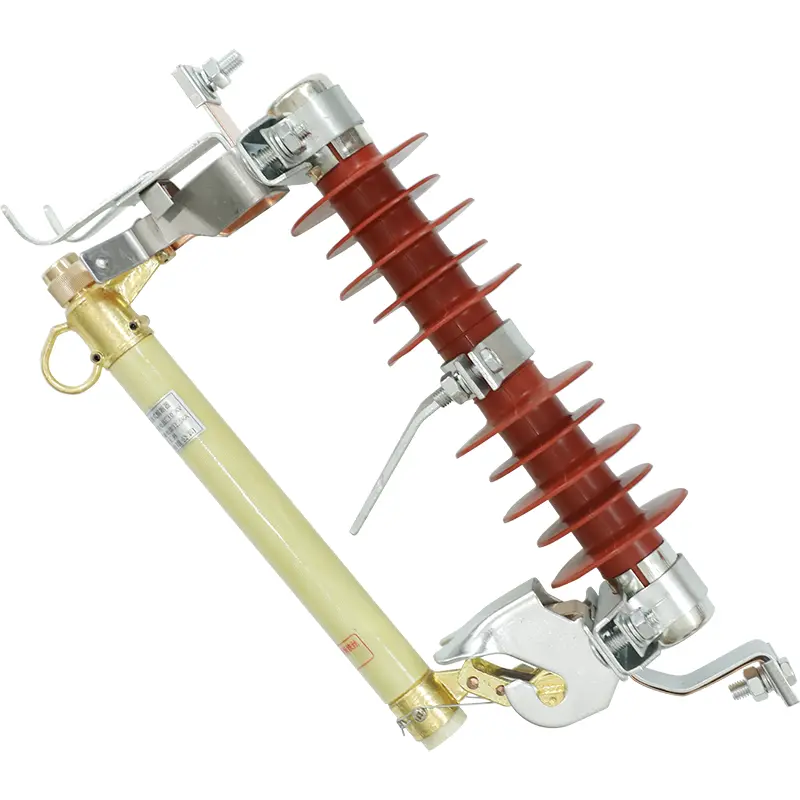

An einem Mast montierter Hochspannungs-Verbund-Auswurf-Sicherungsausschnitt mit Lichtbogenunterscheidung

Der SangaoAn einem Mast montierter Hochspannungs-Verbund-Auswurf-Sicherungsausschnitt mit Lichtbogenunterscheidung„Made in China“ stellt eine bedeutende Designentwicklung für Freileitungs-Stromverteilungsnetze dar. Durch die Verwendung eines Außenmantels aus hochmolekularem Verbundwerkstoff anstelle von herkömmlichem schwerem Porzellan bietet dieser leichte und dennoch strukturell starre Ausschnitt absolute Immunität gegen Strukturrisse, mechanische Stoßschäden und Spurfehler. Der eingebaute Lichtbogenunterscheider verfügt über eine spezielle Innenauskleidung aus Knochenfaser, die Hochtemperatur-Lichtbögen innerhalb von Millisekunden nach der Verflüssigung des Sicherungselements aktiv erstickt und so eine saubere Reinigung gewährleistet, ohne Kollateralschäden an benachbarten Traversen oder Phasenleitungen zu riskieren. Großhandelskäufer entscheiden sich für dieses fortschrittliche Verbundsystem, um den Aufwand für die Leitungswartung zu minimieren und Komponentenfehler zu vermeiden, die durch anhaltende Hochspannungslichtbögen verursacht werden.

Dual-Action-Ausstoß und Lichtbogenableitung

Standard-Sicherungsschalter beruhen ausschließlich auf Schwerkraft und Luftspalten, um Mittelspannungsfehler zu beheben, was bei hohen induktiven Lasten zu anhaltender Lichtbogenbildung führen kann. Dieser spezielle, an einem Mast montierte Hochspannungs-Verbund-Sicherungsausschnitt mit Lichtbogenunterscheider verfügt über einen speziell entwickelten Lichtbogenunterscheider, der diese physikalische Einschränkung beseitigt. Das Sicherungshalterrohr beherbergt das metallische Sicherungselement in einer doppelwandigen Kammer: eine Innenauskleidung aus Knochenfasern, umgeben von einer wetterfesten Epoxid-Glasfaserhülle.

Wenn eine Überlast oder ein Kurzschluss Fehlerströme auslöst, schmilzt das Sicherungselement schnell. Die intensive thermische Energie verdampft sofort die Innenfläche des Knochenfaser-Liners und setzt einen Hochdruckstoß entionisierenden Gases frei. Dieser Gasstoß stößt die ionisierte Luft kraftvoll aus dem Boden der Röhre aus und löscht den Lichtbogen innerhalb von Millisekunden. Gleichzeitig gibt der Betätigungsmechanismus die obere Verriegelung frei, wodurch die gesamte Sicherungseinheit nach unten klappt und aus ihrer normalen Arbeitsposition fällt, wodurch für das Versorgungspersonal eine klare, sichtbare Luftunterbrechung entsteht.

Technische Leistungsangaben

Um eine exakte strukturelle Kompatibilität zwischen Oberleitungs-Mittelspannungsversorgungsanlagen zu gewährleisten, arbeitet dieser an Masten montierte Hochspannungs-Verbund-Sicherungsschalter mit Lichtbogenunterscheider strikt innerhalb der folgenden werkseitig überprüften Umwelt- und elektrischen Grenzwerte:

• Betriebsbereich der Umgebungstemperatur:-30 °C bis +40 °C bei Dauereinwirkung im Freien.

• Altimetrischer Bewertungsschwellenwert:Bis zu 1000 Meter Höhe (für Entfernungen über 1000 Meter sind individuelle mechanische Anpassungen erforderlich).

• Frequenzbereich der Wechselstromversorgung:Nicht weniger als 48 Hz und nicht mehr als 52 Hz Netzwerke.

• Toleranzbewertung der seismischen Intensität:Die maximale strukturelle seismische Intensität darf 7 Grad nicht überschreiten.

• Maximal zulässige Windgeschwindigkeit:Darf 35 Meter pro Sekunde nicht überschreiten.

• Primäre Anwendungsumgebung:Freileitungsverteilersysteme, Strommasten und Leitungsabzweig-Absperrhähne.

Wo wird dieser spezielle Ausschnitt eingesetzt?

Die robuste Verbundkonstruktion und die Fähigkeit zur schnellen Lichtbogenlöschung machen dieses Schutzgerät ideal für anspruchsvolle Industrieumgebungen:

• Vom Wind gepeitschte Überkopf-Feeder:Wird an freiliegenden Strommasten installiert, wo die Windgeschwindigkeit 35 Meter pro Sekunde erreicht, und stellt sicher, dass die mechanische Verriegelung verriegelt bleibt, bis ein Fehler auftritt.

• Steigstangen für Umspannwerke:Wird an der kritischen Verbindungsstelle positioniert, an der Freileitungen in Erdkabel übergehen, und verhindert so, dass wandernde Überstromfehler die empfindliche unterirdische Isolierung beschädigen.

• Seismisch aktive Verteilungsschleifen:Der bruchsichere Verbundpolymerkörper absorbiert problemlos mechanische Vibrationen und Strukturbewegungen bis zu einer seismischen Intensität von 7 Grad.

Globale Versandstandards

Der Transport in Übersee erfordert eine robuste Verteidigung gegen hohe Luftfeuchtigkeit, salzige Luft und körperliche Belastungen. Sangao verpackt Großbestellungen von an Masten montierten Hochspannungs-Verbund-Auswurf-Sicherungsausschnitten mit Lichtbogenunterscheider in exportkonformen Holzkisten, die mit schwerem, stoßabsorbierendem Material ausgekleidet sind. Jede Kiste ist hermetisch versiegelt, um zu verhindern, dass Feuchtigkeit die internen lichtbogenlöschenden Auskleidungen angreift. So wird sichergestellt, dass jede Einheit in vollständig einbaufertigem Zustand an Ihrem Projektstandort ankommt.

FAQ

Wie funktioniert der Lichtbogenunterscheider bei Überlastfehlern mit geringem Strom im Vergleich zu Kurzschlüssen mit hohem Strom?

Bei Hochstrom-Kurzschlüssen erzeugt die enorme Wärmeenergie einen schnellen Gasstoß mit hohem Druck, der den Lichtbogen durch Ausstoß sofort löscht. Bei Überlastungen mit geringem Strom ist die innere Knochenfaserauskleidung auf eine lokale Gaserzeugung angewiesen, um den Lichtbogenraum zu kühlen und zu entionisieren, wodurch eine sichere Unterbrechung gewährleistet wird, selbst wenn der Stromfluss knapp über der Schmelzschwelle liegt.

Warum werden Verbundpolymergehäuse gegenüber Porzellan in stark vibrierenden Versorgungsumgebungen bevorzugt?

Verglastes Porzellan ist spröde und neigt bei ständiger physischer Belastung oder seismischen Ereignissen zu Mikrobrüchen. Unser Verbundpolymergehäuse zeichnet sich durch hohe Elastizität und strukturelle Belastbarkeit aus, sodass es physischen Stößen, Schäden durch menschliche Eingriffe und seismischen Kräften bis zu 7 Grad ohne strukturelles Versagen standhält.

Benötigt dieser an einem Mast montierte Hochspannungs-Verbund-Auswurf-Sicherungsschalter mit Lichtbogenunterscheider spezielle Werkzeuge für den manuellen Betrieb der Leitungsmannschaft?

Nein. Der obere Betätigungsmechanismus verfügt über Standard-Zughaken, die vollständig mit herkömmlichen Hot-Sticks kompatibel sind, so dass Anlagenarbeiter die Sicherungseinheit für routinemäßige Gerätewartung oder Leitungsisolierung manuell öffnen können.
