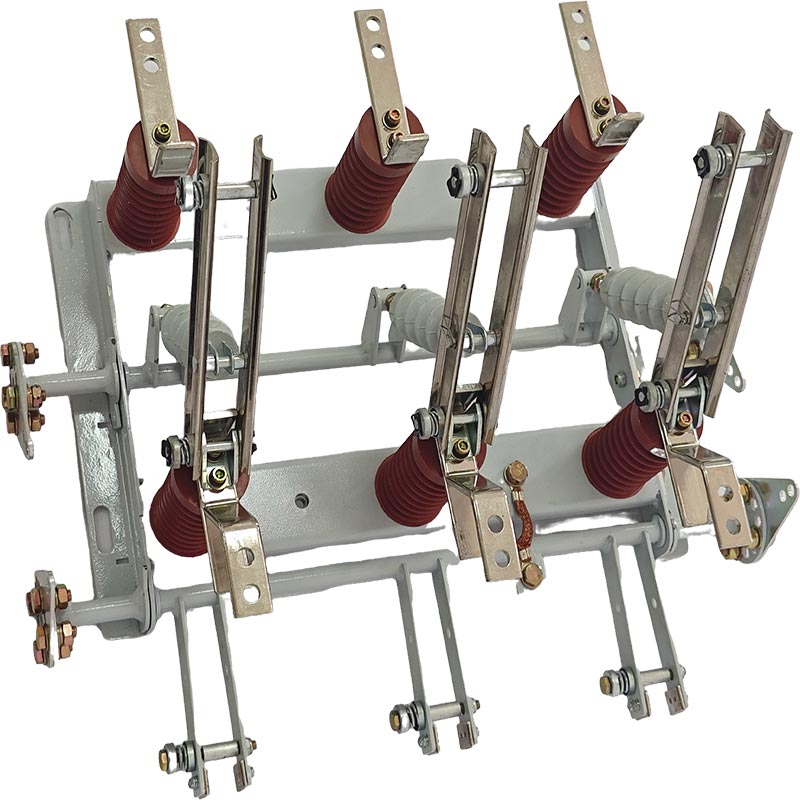

Hochspannungstrennschalter der Serie SGGN6-12 für den Innenbereich

Als erfahrener Hersteller von Hochspannungsübertragungs- und -verteilungsgeräten kann Zhejiang SanGao Electric Co., Ltd. technische Unterstützung bei der Produktauswahl und maßgeschneiderten Elektroprojekten bieten.

Der Hochspannungstrennschalter der Serie SGGN6-12 für den Innenbereich ist für die zuverlässige elektrische Trennung und Stromkreisumschaltung in Wechselstromverteilungssystemen konzipiert. Die von Zhejiang SanGao Electric Co., Ltd. entwickelte Serie vereint praktische Installationsfunktionen, langlebige Konstruktion und sicherheitsorientiertes Design für anspruchsvolle Stromverteilungsumgebungen.

Hauptmerkmale

Zuverlässige Lastschaltung

Der Hochspannungstrennschalter der Serie SGGN6-12 für den Innenbereich ist für Isolations- und Schaltanwendungen in Wechselstromkreisen konzipiert. Es erfüllt die Anforderungen für häufigen Betrieb unter Nennbedingungen und ist – bei korrekter Spezifikation – für den Einsatz mit Motoren und anderen induktiven Lasten geeignet. Darüber hinaus gewährleistet es eine sichere Trennung während der elektrischen Wartung und Instandhaltung.

Schutzart IP66

Der Schalter verfügt über ein abgedichtetes Design für verbesserten Umweltschutz. Es verfügt über ein wetterbeständiges Gehäuse aus UV-beständigen, flammhemmenden Materialien mit einer integrierten wetterfesten Dichtung zwischen Sockel und Abdeckung.

Sicherer, abschließbarer Bediengriff

Ausgestattet mit einem abschließbaren Bediengriff verfügt die Basis über ein 7-mm-Verriegelungsloch, um eine versehentliche Betätigung während der Wartung zu verhindern. Das Gehäusedesign mit tiefem Profil trägt dazu bei, das Risiko einer mechanischen Beschädigung des Betätigungsmechanismus zu minimieren.

Technische Spezifikationen

Spezifische elektrische Nennwerte und Konfigurationen sollten entsprechend dem ausgewählten Modell und den Projektanforderungen bestätigt werden.

Einfach zu installierendes Basismontagedesign

Die Hochspannungstrennschalter der SGGN6-12-Serie für den Innenbereich verfügen über eine auf dem Sockel montierte Struktur, die ausreichend Platz für die elektrische Verkabelung und Anschlüsse bietet.

Ermöglicht bequeme Kabelverbindungen und vereinfacht die Kabelführung und den Anschlussvorgang.

Der am Sockel montierte Mechanismus bietet zusätzlichen Platz für die Verkabelung.

Kabeleinführungen mit Gewinde oben und unten.

Kompatibel mit 25-mm-Leitung; Mit entsprechenden Reduzieradaptern können auch 20-mm-Rohre verwendet werden.

Gewindestopfen und Reduzieradapter ermöglichen eine flexible Installation.

Die mitgelieferten Muttern und Dichtungskomponenten tragen dazu bei, die Einhaltung der angegebenen IP-Schutzart sicherzustellen.

Die Schalterabmessungen betragen ca. 165 mm × 82 mm bei einer Gesamthöhe von ca. 85 mm (genaue Abmessungen hängen von der Konfiguration ab).

Zuverlässige Erdungs- und Neutralleiterverbindungen

Das Klemmendesign unterstützt zuverlässige Verbindungen für Erdungs- und Neutralleiter.

Doppelte Befestigungsschrauben sorgen für sicheren Halt des Leiters.

Anschlussöffnung: ca. 5–6 mm.

Um einen zuverlässigen elektrischen Kontakt zu gewährleisten, sind eine ordnungsgemäße Vorbereitung und Befestigung des Kabels unerlässlich.

Bei der Installation sind die bereitgestellte technische Dokumentation und die einschlägigen Elektrovorschriften einzuhalten.

Produktanwendungen

Industrielle Stromverteilung:Dieser Trennschalter kann in industriellen Stromverteilungssystemen installiert werden, um eine lokale Stromkreistrennung zu gewährleisten.

Zu den typischen Anwendungen gehören: Fabrikverteilertafeln; Stromkreise für Produktionslinien; Stromversorgungen für Motoren und Geräte; industrielle Steuerungs- und Verteilungssysteme; und Isolationspunkte für die elektrische Wartung. Der Schalter verfügt über einen abschließbaren Griff, um eine versehentliche Betätigung während der Geräteinspektion oder -reparatur zu verhindern.

Motor- und induktive Lastanwendungen:Der Hochspannungstrennschalter der Serie SGGN6-12 für den Innenbereich eignet sich für Stromkreise, die Motoren und andere induktive Lasten versorgen, sofern das ausgewählte Modell die erforderlichen elektrischen Nennwerte erfüllt. Zu den typischen Anwendungen gehören: Industriemotoren; Wasserpumpen; Ventilatoren und Lüftungssysteme; Kompressoren; und Wasseraufbereitungsanlagen.

Hinweis: Die Schalterkonfiguration sollte auf der Grundlage der tatsächlichen Lasteigenschaften, des Nennstroms und der geltenden elektrischen Anforderungen ausgewählt werden.

Photovoltaik und erneuerbare Energiesysteme:Sofern die elektrischen Nennwerte des Produkts mit den Systemanforderungen kompatibel sind, kann der Trennschalter als Trennvorrichtung in Photovoltaik- und anderen Anlagen für erneuerbare Energien dienen. Zu den typischen Anwendungen gehören: Solarstromverteilungsanlagen; PV-Schaltschränke; Solarwechselrichterschaltungen; Hilfsenergiesysteme für erneuerbare Energien; und Isolationspunkte für die elektrische Wartung.

Hinweis: Bei PV-Anwendungen sollte das gesamte elektrische System bewertet werden, um sicherzustellen, dass der ausgewählte Schalter hinsichtlich Spannung, Strom, Schaltkategorie und Installationsumgebung geeignet ist.

Projekte zur Netzstromverteilung:Diese Produktserie kann in die Stromverteilungsinfrastruktur integriert werden, um eine zuverlässige lokale Isolierung für Stromkreise und Geräte zu gewährleisten. Zu den typischen Anwendungen gehören: städtische Stromverteilungsprojekte; Modernisierung des ländlichen Netzes; Stromverteilungsausrüstung; Hilfsstromkreise für Umspannwerke; Energieübertragungs- und -verteilungsanlagen; sowie elektrische Wartungs- und Servicepunkte.

FAQ

Was ist der Nennstrombereich der SGGN6-12-Serie?

Die Serie deckt Nennströme von 20 A bis 63 A ab und ist in einpoligen, zweipoligen und dreipoligen Konfigurationen erhältlich.

Welche Schutzstufe bietet der Trennschalter?

Das Produkt entspricht der Schutzart IP66, sofern das Produkt korrekt installiert ist und die Leitungs- und Dichtungskomponenten ordnungsgemäß montiert sind.

Entspricht die SGGN6-12-Serie den IEC-Standards?

Ja. Die Produktserie ist so konzipiert, dass sie den Anforderungen der IEC 60947-3 entspricht. Der anwendbare Standard und die entsprechende Konfiguration sollten für jedes spezifische Modell bestätigt werden.

Kann der Bediengriff verriegelt werden?

Ja. Der Betätigungsmechanismus verfügt über einen abschließbaren Griff und ein spezielles Verriegelungsloch, um einen unbeabsichtigten Betrieb während der Wartung zu verhindern.

Ist der Trennschalter für kundenspezifische Projekte geeignet?

Ja. SanGao bietet OEM- und ODM-Dienstleistungen an und kann individuelle Anforderungen auf der Grundlage von Projektspezifikationen, Abmessungen, elektrischen Parametern und Installationsbedingungen bewerten.

Wie lange ist die Lieferzeit?

Die Lieferzeit hängt von der Bestellmenge und der Produktkonfiguration ab. Standardprodukte können in der Regel innerhalb von etwa 3 bis 5 Tagen vor dem Versand hergestellt werden, während kundenspezifische Projekte möglicherweise zusätzliche Zeit erfordern.

Wie werden die Produkte für den Export verpackt?

SanGao verwendet exportkonforme Holzkisten und entsprechende Schutzverpackungen, um elektrische Geräte während des Transports zu schützen.

Bietet SanGao Garantieunterstützung?

SanGao gibt an, dass seine Produkte vorbehaltlich der geltenden Bedingungen und der Produktvereinbarung mit einer 5-Jahres-Garantie sowie einer Produktversicherung und einer Rückrufversicherung geliefert werden können.

Warum SanGao wählen?

Zhejiang SanGao Electric Co., Ltd. konzentriert sich auf Hochspannungsübertragungs- und -verteilungsgeräte und hat ein Produktportfolio entwickelt, das Schalt-, Isolations-, Schutz- und Betriebsgeräte umfasst.

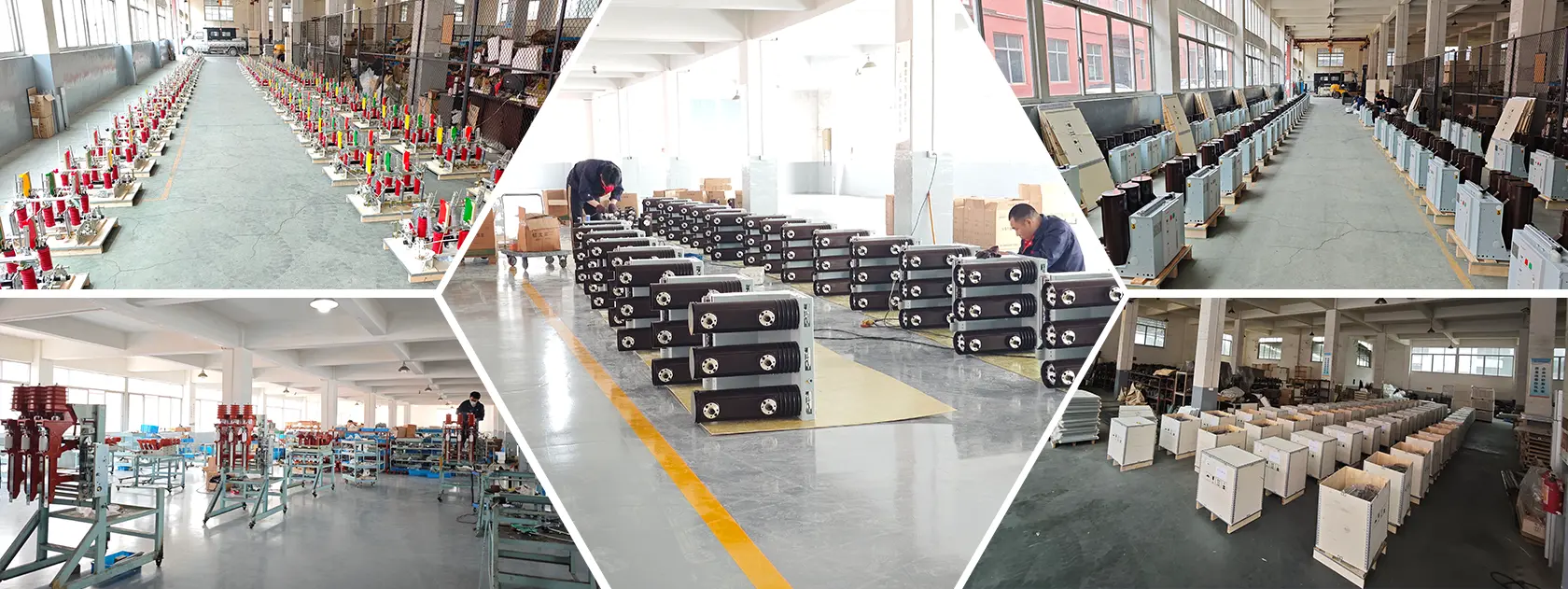

Herstellung und Qualitätskontrolle

SanGao kombiniert Fertigungskapazitäten mit Produktinspektions- und Qualitätsmanagementprozessen.

• Professionelles F&E- und technisches Personal
• Dedizierte Produktionsanlagen
• Geräte zur Produktprüfung
• Modernes ERP-Managementsystem
• Qualitätsmanagementprozesse
• Umwelt- und Arbeitssicherheitsmanagementsysteme

Das Unternehmen hat Managementsysteme implementiert, darunterISO 9001, ISO 14001 und OHSMS 18001.
