Wie kann eine Drop-Out-Sicherung eines Hochspannungsschutzschalters für den Außenbereich die Sicherheit bei der Freileitungsstromverteilung verbessern?

Abstrakt:Zuverlässiger Fehlerschutz ist für Freileitungsstromverteilungssysteme unerlässlich, insbesondere dort, wo Transformatoren, Abzweigleitungen und industrielle Einspeisungen Überlastungen, Kurzschlüssen, Wind, Regen und Temperaturschwankungen ausgesetzt sind. EinDrop-Out-Sicherung für Hochspannungsschutzschalter für den Außenbereichbietet eine praktische Kombination aus Überstromschutz und sichtbarer mechanischer Isolierung. Entworfen und hergestellt vonSangaoDieses Schutzgerät wurde für Verteilungsanwendungen im Freien entwickelt, bei denen zuverlässige Fehlerunterbrechung und einfache Wartung von entscheidender Bedeutung sind.

Inhaltsverzeichnis

1. Warum ist eine Dropout-Sicherung für einen Hochspannungsschutzschalter im Außenbereich wichtig?
2. Wie funktioniert eine Ausfallsicherung?
3. Was sind die Hauptmerkmale des Schutzschalters?
4. Mit welchen Umgebungsbedingungen kann es umgehen?
5. Wo wird eine Drop-out-Sicherung für einen Hochspannungsschutzschalter im Außenbereich verwendet?
6. Wie verbessert die Qualitätskontrolle die Produktzuverlässigkeit?
7. Was sollten Käufer bei der Auswahl einer Ausfallsicherung beachten?
8. Häufig gestellte Fragen

Warum ist eine Dropout-Sicherung für einen Hochspannungsschutzschalter im Außenbereich wichtig?

Freileitungsverteilungsnetze werden in Umgebungen betrieben, in denen elektrische Geräte unvorhersehbaren Belastungen, Kurzschlüssen, Stürmen, starkem Wind und anderen äußeren Bedingungen ausgesetzt sein können. Ein Fehler, der nicht schnell isoliert wird, kann sich über das Verteilungsnetz ausbreiten und möglicherweise Transformatoren, Leiter, Schalter und andere teure Geräte beschädigen.

EinDrop-Out-Sicherung für Hochspannungsschutzschalter für den Außenbereichbietet einen dedizierten Schutzpunkt für diese Systeme. Wenn ein zu hoher Strom zum Schmelzen des Sicherungselements führt, wird der Strompfad unterbrochen. Gleichzeitig löst sich die Sicherungsbaugruppe mechanisch aus ihrer Kontaktposition, wodurch ein sichtbarer Luftspalt entsteht.

Diese Kombination aus elektrischer Unterbrechung und physikalischer Isolierung bietet mehrere praktische Vorteile:

• Schützt Verteiltransformatoren vor schädlichen Überstrombedingungen.
• Hilft bei der Isolierung lokalisierter Fehler an Freileitungszweigleitungen.
• Bietet eine deutlich sichtbare Anzeige, dass eine Sicherung ausgelöst hat.
• Unterstützt eine schnellere Fehlererkennung und Wartung.
• Verwendet ein vergleichsweise einfaches mechanisches Funktionsprinzip.
• Bietet eine praktische Schutzlösung für die Versorgungsinfrastruktur im Freien.

Für Elektroinstallateure und Versorgungsbeschaffungsteams auf der Suche nach einemLieferant von Hochspannungs-AbfallsicherungenDaher ist es wichtig, diese Eigenschaften zu verstehen, wenn die langfristige Schutzleistung bewertet werden soll.

Wie funktioniert eine Ausfallsicherung?

Das Funktionsprinzip einer Ausfallsicherung ist unkompliziert, aber äußerst effektiv. Das Sicherungselement führt den normalen Betriebsstrom und bleibt unter richtig gewählten elektrischen Bedingungen intakt. Wenn ein Überlast- oder Fehlerstrom den vorgesehenen Betriebspegel des Sicherungselements überschreitet, schmilzt das Element und unterbricht den Stromkreis.

Der mechanischen Ausfallfunktion kommt dann eine besondere Bedeutung zu. Das Design von Sangao verwendet einen federbelasteten Kniehebel und eine gespannte Sicherungsbaugruppe. Sobald das Sicherungselement schmilzt, wird die mechanische Spannung gelöst. Die Sicherungseinheit bewegt sich nach außen und unten und hinterlässt eine sichtbare physische Trennung zwischen dem unter Spannung stehenden Kontakt und dem Sicherungsrohr.

Dies führt zu zwei wichtigen Schutzergebnissen:

1. Stromunterbrechung:Das geschmolzene Sicherungselement unterbricht den Strompfad.
2. Sichtbare Isolation:Das Sicherungsrohr fällt aus seiner Betriebsposition, sodass das Wartungspersonal den betätigten Schutzpunkt leichter identifizieren kann.

Im Vergleich zu Schutzanordnungen, bei denen eine ausgefallene Sicherung physisch in der Nähe ihrer ursprünglichen Kontaktposition bleiben kann, kann eine positive Abfallwirkung die Fehlererkennung für das Versorgungspersonal einfacher machen.

Was sind die Hauptmerkmale des Schutzschalters?

Ein hochwertiges Schutzgerät für den Außenbereich muss elektrische Funktionalität mit mechanischer Festigkeit und Umweltbeständigkeit kombinieren. Die Dropout-Sicherung des Sangao-Hochspannungsschutzschalters für den Außenbereich verfügt über mehrere Eigenschaften, die für Freileitungsverteilungsumgebungen vorgesehen sind.

Durch die Kombination dieser Merkmale eignet sich das Gerät besonders für Anwendungen, bei denen Schutz, Sichtbarkeit, Wartbarkeit und mechanische Haltbarkeit wichtige Faktoren sind.

Mit welchen Umgebungsbedingungen kann es umgehen?

Elektrische Schutzgeräte für den Außenbereich müssen trotz wechselnder Umgebungsbedingungen zuverlässig funktionieren. Den veröffentlichten Produktinformationen von Sangao zufolge ist die Drop-out-Sicherung des Outdoor-Hochspannungsschutzschalters nach definierten Umgebungsbetriebskriterien konzipiert.

Diese Parameter sind besonders relevant für Käufer, die an Vertriebsprojekten im Freien arbeiten. Vor der Beschaffung sollten Ingenieure immer die tatsächlichen Standortbedingungen, die Systemspannung, die aktuellen Anforderungen, die Installationskonfiguration, die Höhe und die geltenden lokalen Elektronormen überprüfen, um sicherzustellen, dass die ausgewählte Ausrüstung korrekt spezifiziert ist.

Wo wird eine Drop-out-Sicherung für einen Hochspannungsschutzschalter im Außenbereich verwendet?

Der Hauptvorteil einer Ausfallsicherung besteht darin, dass sie einen lokalen Überstromschutz bieten kann, ohne dass eine übermäßig komplizierte Schutzanordnung erforderlich ist. Dies macht es in mehreren Overhead-Verteilungsszenarien nützlich.

Schutz für Masttransformatoren

Auf Strommasten installierte Verteilungstransformatoren müssen vor Fehlern am Transformator oder in den nachgeschalteten Stromkreisen geschützt werden. Auf der Hochspannungsseite kann eine Ausfallsicherung installiert werden, um einen eigenen Schutzpunkt bereitzustellen. Tritt ein schwerwiegender Überstromzustand auf, löst die Sicherung aus und trennt den betroffenen Transformator von der Versorgung.

Nebenstrecken im ländlichen und Fernverkehr

Lange Freileitungen können mehrere Abzweigpunkte enthalten und geografisch verteilte Lasten bedienen. Durch die Installation von Schutzmaßnahmen an strategischen Standorten können lokale Probleme isoliert werden, anstatt zuzulassen, dass sich jeder Fehler auf einen größeren Abschnitt des Netzwerks auswirkt.

Industrielle Verteilereinspeiser

Bergbauanlagen, Produktionsanlagen und andere Industriestandorte können Freileitungen zur Versorgung von Umspannwerken oder Verteilungsgeräten nutzen. Eine entsprechend spezifizierte Ausfallsicherung kann diesen Eingangsstromkreisen einen primären Kurzschluss- und Überstromschutz bieten.

Außenversorgungsinfrastruktur

Da das Gerät für die Installation im Freien konzipiert ist, kann es für Strommasten und andere exponierte Verteilungsstandorte in Betracht gezogen werden, an denen Schutzausrüstung Umweltbelastungen standhalten und gleichzeitig für Inspektion und Wartung zugänglich bleiben muss.

Wie verbessert die Qualitätskontrolle die Produktzuverlässigkeit?

Bei einer Ausfallsicherung ist die mechanische Konsistenz besonders wichtig, da der elektrische Schutz nur einen Teil ihrer Funktion ausmacht. Auch nach dem Schmelzen des Sicherungselements muss die Sicherung mechanisch wie vorgesehen funktionieren.

Sangao gibt an, dass die Herstellung von Schaltanlagen für den Außenbereich einem ISO9001-Qualitätsrahmen folgt. Der Produktionsprozess für diese Art von Schutzausrüstung umfasst mechanische Ausrichtungsprüfungen, Federspannungskalibrierung und kontinuierliche Stromführungsprüfungen.

Für Beschaffungsteams sollte die Qualitätskontrolle daher aus mehreren Perspektiven bewertet werden:

• Elektrische Leistung:Stellen Sie sicher, dass das Sicherungselement und die Stromstärke mit dem vorgesehenen System übereinstimmen.
• Mechanischer Betrieb:Überprüfen Sie die zuverlässige Abfallwirkung nach dem Auslösen der Sicherung.
• Isolationsaufbau:Überprüfen Sie die Unversehrtheit und Haltbarkeit isolierender Komponenten.
• Terminalanschluss:Sorgen Sie für eine geeignete Leiterkompatibilität und sichere elektrische Verbindungen.
• Umweltverträglichkeit:Passen Sie die Betriebsbedingungen des Produkts an den Installationsort an.
• Produktionskonsistenz:Wählen Sie einen Hersteller mit etablierten Inspektions- und Qualitätsmanagementverfahren.

Diese Überlegungen tragen dazu bei, den Kauf einer Grundkomponente in eine umfassende Entscheidung für ein Schutzsystem umzuwandeln.

Was sollten Käufer bei der Auswahl einer Ausfallsicherung beachten?

Bei der Auswahl einer Drop-out-Sicherung für einen Hochspannungsschutzschalter für den Außenbereich sollte nicht allein der Preis berücksichtigt werden. Zuerst sollten die elektrische Kompatibilität und die Anwendungsbedingungen bewertet werden.

1. Systemspannung:Bestätigen Sie die vom Freileitungsnetz geforderte Nennspannung.
2. Aktuelle Bewertung:Wählen Sie ein Sicherungselement, das für die normale Last und die erwarteten Fehlerbedingungen geeignet ist.
3. Installationsumgebung:Bewerten Sie Temperatur, Wind, Höhe, seismische Bedingungen und Witterungseinflüsse.
4. Anforderungen an den Transformator:Koordinieren Sie bei Verwendung als Transformatorschutz die Sicherungseigenschaften mit der Transformatorkapazität und den Schutzanforderungen.
5. Leiterkompatibilität:Überprüfen Sie vor der Installation die Klemmenkonstruktion und die Leiterabmessungen.
6. Wartungsanforderungen:Überlegen Sie, ob der Drop-out-Mechanismus den lokalen Wartungsteams ausreichend Sichtbarkeit und Zugänglichkeit bietet.
7. Herstellerfähigkeit:Bewerten Sie Fertigungserfahrung, Qualitätsmanagement, Testverfahren und technischen Support.

Für internationale Käufer auf der Suche nach einemHersteller von Hochspannungsschutzgeräten in ChinaSangao bietet eine Reihe von Hochspannungsverteilungsprodukten für Schutz, Schalten, Isolierung und verwandte Anwendungen an.

Häufig gestellte Fragen

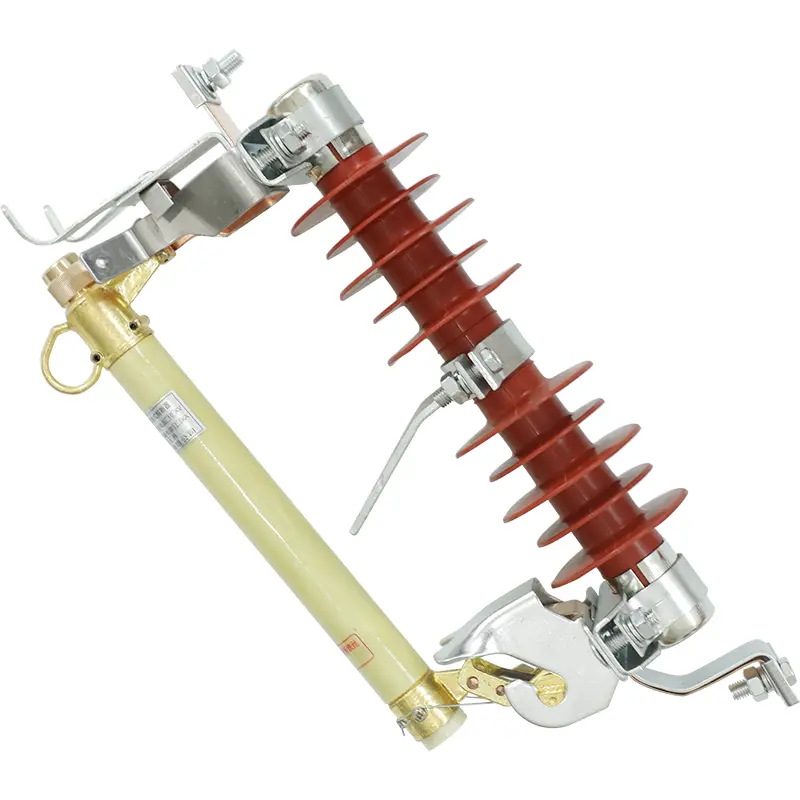

Was ist eine Drop-Out-Sicherung für einen Hochspannungsschutzschalter für den Außenbereich?

Es handelt sich um ein Hochspannungsschutzgerät für den Außenbereich, das dazu dient, übermäßigen Strom zu unterbrechen und die Sicherungsbaugruppe physisch von ihrem Kontakt zu trennen, nachdem das Sicherungselement ausgelöst hat. Es wird häufig zum Schutz von Transformatoren, Abzweigleitungen und Freileitungsanlagen eingesetzt.

Warum fällt das Sicherungsrohr nach einem Fehler ab?

Der Abfallvorgang ist ein sichtbarer physischer Hinweis darauf, dass die Sicherung ausgelöst hat. Wenn das Sicherungselement schmilzt, wird die mechanische Spannung in der Betätigungsbaugruppe gelöst, wodurch sich die Sicherungseinheit nach unten bewegen und einen Luftspalt erzeugen kann.

Kann diese Sicherung für Masttransformatoren verwendet werden?

Ja. Mastmontierte Verteiltransformatoren gehören zu den Hauptanwendungsszenarien für diese Art von Schutzgeräten. Bei richtiger Auswahl und Abstimmung mit dem Transformator und dem Verteilungssystem kann die Sicherung einen Überstromschutz auf der Hochspannungsseite bieten.

Für welche Außenbedingungen ist die Sangao-Sicherung konzipiert?

Die veröffentlichten Spezifikationen geben eine Umgebungsbetriebstemperatur von -30 °C bis +40 °C, eine maximale Windgeschwindigkeit von 35 m/s und eine Eignung für Installationen bis zu 1000 m Höhe ohne Werkseinstellung an. Projekte außerhalb dieser Bedingungen sollten vor der Beschaffung mit dem Hersteller abgeklärt werden.

Warum ist eine sichtbare Isolierung für die Wartung sinnvoll?

Nachdem die Sicherung ausgelöst hat, fällt die Sicherungsröhre aus ihrer normalen Kontaktposition heraus. Dadurch entsteht eine sichtbare physische Luftunterbrechung, die dem Wartungspersonal bei der Fehlerbehebung und Systemwiederherstellung dabei helfen kann, den betätigten Schutzpunkt zu identifizieren.

Wie sollen Käufer ein passendes Modell auswählen?

Käufer sollten Systemspannung, Nennstrom, Fehlerbedingungen, ggf. Transformatorkapazität, Leiteranschlüsse, Umgebungsbedingungen, Installationshöhe und geltende örtliche Normen bewerten. Vor der endgültigen Auswahl wird eine technische Rücksprache mit dem Hersteller empfohlen.

Abschluss

EinDrop-Out-Sicherung für Hochspannungsschutzschalter für den Außenbereichist mehr als ein einfaches Sicherungselement: Es vereint Überstromunterbrechung, mechanische Ausfallisolierung, sichtbare Fehleranzeige und baulichen Außenschutz in einer praktischen Lösung. Bei Freileitungsnetzen, Masttransformatoren, ländlichen Nebenleitungen und industriellen Einspeisungen kann die Auswahl eines ordnungsgemäß konstruierten Geräts dazu beitragen, den Geräteschutz zu verbessern und die Störungswartung zu vereinfachen. Mit etablierten Fertigungskapazitäten und Qualitätskontrollverfahren,Sangaokann Kunden unterstützen, die zuverlässige Hochspannungsverteilungsschutzgeräte suchen. Wenn Sie ein neues Energieverteilungsprojekt planen oder eine passende Lösung für Ihr bestehendes Netzwerk benötigen,Kontaktieren Sie unsum Ihre Anwendungsanforderungen, technischen Spezifikationen und Beschaffungsbedürfnisse zu besprechen.
