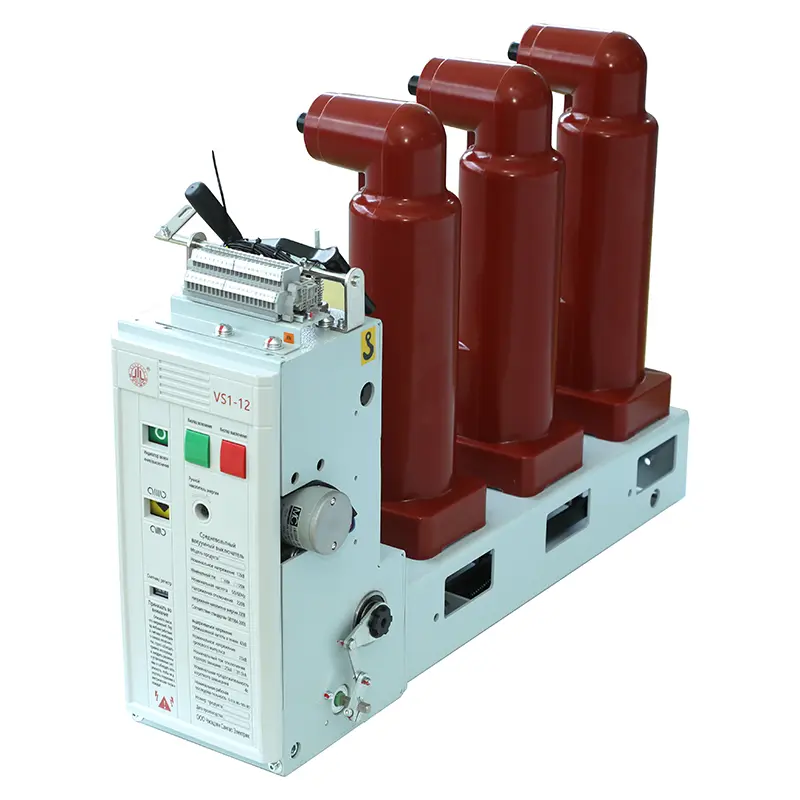

Kennen Sie die wichtigsten Überlegungen für die Installation eines seitlich montierten Innenvakuumschalters?

Als Kernschutzgerät des Stromversorgungssystems die Installationsqualität derSeitlich montierte Innenvakuum -Leistungsschalterwirkt sich direkt auf die betriebliche Sicherheit und die Lebensdauer aus. Während der Bauphase ist es unerlässlich, die Spezifikationen strikt zu befolgen und sich auf die folgenden Aspekte zu konzentrieren:

1. Umweltbewertung und -vorbereitung

Umgebungsanforderungen: Die Installationsumgebung für einen seitlich montierten Innenvakuum-Leistungsschalter muss sauber, trocken sein (relative Luftfeuchtigkeit ≤ 85%, keine Kondensation), gut belüftet und frei von brennbaren, explosiven, ätzenden Gasen und leitender Staub. Die Umgebungstemperatur muss innerhalb des zulässigen Bereichs von -5 ° C bis +40 ° C strikt gesteuert werden. Raumreserve: Stellen Sie ausreichend Platz im Verteilungsschrank sicher, um die Abmessungen des Leistungsschalters, die Betriebsgrenze (nicht implementierte Schließ-/Öffnungsvorgänge) und die angegebenen Anforderungen für die Sicherheitsentfernung (siehe Produkthandbuch) und festgelegte Sicherheitsentfernungsanforderungen). Die Schranktür muss für eine einfache Wartung vollständig geöffnet sein. Foundation Inspection: Die Montagehalterung muss sicher, flach und Ebene mit ausreichender Steifheit und Festigkeit sein, um den Auswirkungen des Leistungsschalterbetriebs und der Kurzschlusskräfte zu widerstehen. Die Kabinettsstruktur muss frei von Verformungen sein und die Montagehöhen müssen genau ausgerichtet sein.

2. Präzise Installation und sichere Fixierung

Heben und Handhabung: Verwenden Sie geeignete Hebeausrüstung und verarbeiten Sie den Leistungsschalter vorsichtig, wodurch übermäßige Schwingung und Auswirkungen vermieden werden. Heben oder ziehen Sie den Isolierstab oder den Betriebsgriff nicht an. Präzise Positionierung: Drücken Sie den Körperschalterkörper genau in die Montagebahn oder die Halterung und stellen Sie sicher, dass er vollständig mit den Fixierlöchern ausgerichtet ist. Sichere Fixierung: Verwenden Sie Schrauben, Unterlegscheiben und Verriegelungselemente (wie Feder Unterlegungen und Konformen), die den Spezifikationen des Herstellers erfüllen und das angegebene Anziehungsdrehmoment erfüllen, wodurch sie gleichmäßig und diagonal in Stufen festgelegt werden. Jede Lockerheit erhöht die Betriebsvibration und die Sicherheit des Gefährdens.

3.. Zuverlässige elektrische Verbindungen

COSBAR/KABEL-Kompatibilität: Die Anschlüsse für die COSBAR- oder Kabelspezifikationen muss so ausgelegt sein, dass sie mit dem Nennstrom- und Kurzschluss-Stellungsfähigkeiten des Leistungsschalters übereinstimmt, und die Verbindungsflächen müssen glatt und sauber sein. Kontaktoberflächenvorbereitung: Entfernen Sie die Oxidschicht oder Schmutz auf dem Leiter, der Oberflächen anschließt. Wenden Sie eine großzügige Menge hochwertiger leitfähiger Fett (elektrisches Verbindungsfett) an, um den Kontaktwiderstand erheblich zu reduzieren und Oxidation zu verhindern. Drehmomentkontrolle: Das ist entscheidend! Verwenden Sie einen kalibrierten Drehmomentschlüssel, um alle Verbindungsschrauben, einschließlich derjenigen an Eingangs- und Ausgangsanschlüssen, ausschließlich mit dem vom Hersteller des Leistungsschalters angegebenen Drehmomentwerts festzuziehen. Überdrehung kann einen schlechten Kontakt und eine Überhitzung verursachen, während eine Übereinstimmung die Klemmen oder Fäden beschädigen kann.

4. Inspektion der Betriebsmechanismus

Manuelle Betriebsüberprüfung: mit demSeitlich montierte Innenvakuum -LeistungsschalterVollständig de-energisierte, wiederholt langsames manuelles Laden, Schließen und Öffnungsvorgänge durchführen, um einen reibungslosen und flexiblen Betrieb, kein Kleben oder abnormales Rauschen sowie eine genaue und klare Positionanzeige (offen/geschlossen/aufgeladen) zu gewährleisten. Überprüfung der Hilfsschalter: Überprüfen Sie, ob der Ein/Aus -Status des Hilfsschalters (normalerweise geöffnet/geschlossen) genau der Hauptschalterposition entspricht und dass die Verkabelung korrekt und sicher ist.

5. Funktionsbeauftragung nach der Installation

Isolierungstest: Verwenden Sie einen MegegoHMMeter, der für die Spannungsbewertung der geeignet istSeitlich montierte Innenvakuum -LeistungsschalterUm den Hauptdämmungswiderstand der Hauptschaltung gegen Boden und zwischen den Phasen gemäß den Vorschriften zu testen (z. B. Hauptschaltung: 1000 -V -Bereich, ≥100 mΩ). Messung der mechanischen Eigenschaft (wenn die Bedingungen dies zulassen): Es wird empfohlen, dedizierte Instrumente zur Messung von Parametern wie Öffnungs-/Schließzeit, Geschwindigkeit, Kontaktabstand, Overtrave, Absprungzeit, Synchronizität usw. zu messen (beispielsweise sollte der Kontaktöffnungsabstand im Allgemeinen im Bereich von 8 ± 1 mm liegen). Die Daten sollten mit dem Fabrikbericht und innerhalb der akzeptablen Abweichung verglichen werden. No-Last-Betriebstest: Führen Sie vor der Anwendung der endgültigen Leistung mehrere elektrische Operationen (Schließen und Öffnen) durch, um die Zuverlässigkeit des Betriebs und die Korrektheit der Positionsanzeige zu bestätigen. Schutz- und Signalschaltungsprüfung: Simulieren Sie Signale, um die Verknüpfungslogik und die Signalübertragungsgenauigkeit zwischen dem Leistungsschalter, dem Relaisschutzgerät und dem zentralen Signalsystem zu testen.
