Wie funktionieren Erdungsschalter?

Erdungsschaltersind grundlegende Komponenten in elektrischen Stromversorgungssystemen, die die Sicherheit während des Wartungs- und Reparaturbetriebs gewährleisten. Ihre Hauptfunktion besteht darin, einen de-verstärkten Schaltkreis sicher mit der Erde zu verbinden, wodurch das Risiko eines Elektroschocks durch versehentliche Wiedergutung oder induzierte Spannungen verhindert wird. Das Verständnis ihres Betriebs ist für Ingenieure und Techniker von entscheidender Bedeutung, die mit hoher und mittlerer Spannungsschalter arbeiten.

In seinem Kern ist ein Erdungsschalter ein mechanisches Schaltgerät, das den erwarteten Strom für eine bestimmte Zeit unter abnormalen Bedingungen wie Kurzschlüsse durchführen kann, jedoch nicht bewertet, um unter normalen Schaltungsbedingungen den Laststrom zu tragen. Sie werden in der Regel auf beiden Seiten eines Leistungsschalters innerhalb eines Umspannwerks installiert und bieten einen sichtbaren Erdanschluss für Wartungsteams.

Der Betrieb eines Erdungsschalters kann manuell, motorisch oder automatisiert sein, als Teil eines größeren Verriegelungssystems. Wenn eine Schaltung de-verstärkt wird, schließt der Schalter, um den isolierten Abschnitt mit dem Erdungsnetz anzuschließen. Diese Aktion entlädt sicher jede verbleibende elektrische Energie und schafft eine sichere Arbeitsumgebung. Das robuste Design stellt sicher, dass es den immensen elektrodynamischen und thermischen Spannungen von Verwerfungsströmen standhalten kann.

Schlüsselkomponenten und ihre Funktionen

EinErdungsschalterumfasst mehrere Schlüsselkomponenten. Die Hauptkontakte sind dafür verantwortlich, die elektrische Verbindung zur Erde herzustellen. Der Betriebsmechanismus, der Feder, hydraulisch oder motorisch angetrieben werden kann, bietet die Kraft, diese Kontakte zu öffnen und zu schließen. Die isolierenden Elemente, die häufig aus Porzellan oder Verbundpolymer bestehen, liefern die notwendige Isolierung aus dem geerdeten Gehäuse. Schließlich ist das ineinandergreifende System möglicherweise das kritischste Sicherheitsmerkmal und verhindert, dass der Schalter nicht mehr betrieben wird, es sei denn, der zugehörige Leistungsschalter ist geöffnet und die Linie ist vollständig isoliert.

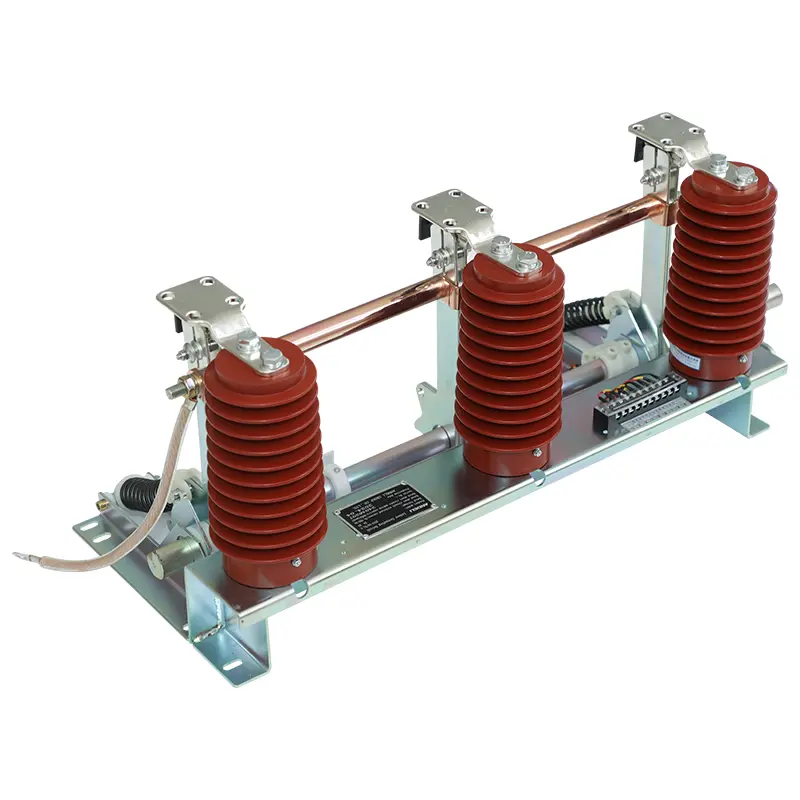

Detaillierte Produktparameter von Sangao -Erdungsschalter

Unsere Fabrik entwirft und erstellt eine umfassende Auswahl an Erdungsschalter, um den verschiedenen Anwendungsbedarf zu decken. Wir verwenden überlegene Materialien und strenge Testprotokolle, um sicherzustellen, dass jedes Produkt eine unvergleichliche Zuverlässigkeit und Langlebigkeit bietet. Im Folgenden finden Sie eine detaillierte Liste unserer Standardproduktparameter.

Für einen klaren Vergleich unserer Hauptproduktreihen finden Sie die folgende Tabelle.

Unser Engagement für Exzellenz spiegelt sich in diesen Spezifikationen wider. Wir investieren kontinuierlich in die Forschung, um die Leistungs- und Sicherheitsmerkmale unserer Erziehungsschalterprodukte zu verbessern.

Häufig gestellte Fragen

F1: Was ist der Hauptzweck eines Erdungsschalters?

Der Hauptzweck eines Erdungsschalters besteht darin, Personal und Ausrüstung Sicherheit zu gewährleisten. Nachdem ein Hochspannungskreis isoliert und de-verstärkt wurde, wird der Erdungsschalter geschlossen, um die Leiter mit der Erde zu verbinden. Dies stellt sicher, dass ein versehentlicher Kontakt mit der Linie oder induzierten Spannungen sofort auf den Boden entlassen wird, wodurch Elektroschock verhindert und eine sichere Zone für Wartungsarbeiten geschaffen wird.

F2: Was ist der Unterschied zwischen einem Erdungsschalter und einem Leistungsschalter?

Während beide Schaltgeräte sind, erfüllen sie völlig unterschiedliche Funktionen. Ein Leistungsschalter ist so konzipiert, dass er sowohl unter normalen als auch unter Fehlerbedingungen, wie beispielsweise einen Kurzschluss, unterbrechen und Ströme herstellt. Es wird bewertet, um Laststrom zu tragen. Ein Erdungsschalter ist jedoch nicht so ausgelegt, dass er einen Strom unterbricht. Es wird nur auf einem bereits de-verstärkten Schaltkreis betrieben, um einen sicheren Erdanschluss anzuwenden, und wird nur für eine begrenzte Zeit mit dem Kurzschlussstrom bewertet.

F3: Warum sind ineinandergreifende Systeme für Erdungsschalter so wichtig?

Inverreinigte Systeme sind ein wichtiges Sicherheitsmerkmal, um katastrophale Fehler zu verhindern. Sie sorgen dafür, dass ein Erdungsschalter nicht auf einem Live -Stromkreis geschlossen werden kann. Häufige ineinandergreifende Schemata verhindern, dass der Erdungsschalter nicht mehr betrieben wird, es sei denn, der zugehörige Leistungsschalter befindet sich in der offenen Position und die Isolierschalter sind ebenfalls offen, was physisch beweist, dass die Schaltung de-verstärkt ist. Dadurch wird das Risiko beseitigt, den Erdungsschalter auf eine energiegeladene Linie zu schließen, was zu einem großen Unfall mit kurzer Kreislauf führen würde.

Warum wählen Sie Sangao für Ihre Erdungsschalter

Sangao ist seit Jahrzehnten ein vertrauenswürdiger führender Anführer bei der Gestaltung und Herstellung von elektrischen Hochspannungsgeräten. Unser Engagement für Innovation, Qualität und Sicherheit ist in jedes Produkt eingebettet, das wir produzieren. Wir verstehen die kritische Rolle, die unsere Komponenten bei der Zuverlässigkeit des Stromnetzes und der Sicherheit von Versorgungsarbeitern spielen. Wenn Sie einen Erdungsschalter aus unserer Fabrik auswählen, wählen Sie ein Produkt aus, das durch umfangreiche Ingenieurkompetenz und ein Engagement für internationale Standards unterstützt wird. Unser globales Support -Netzwerk stellt sicher, dass Sie die technische Unterstützung erhalten, die Sie benötigen, wenn Sie es benötigen. Vertrauen Sie für zuverlässige, Hochleistungs- und sichere Erdungsschalterlösungen dem Fachwissen von Sangao. Wir sind zuversichtlich, dass unsere Produkte Ihre anspruchsvollsten Anforderungen erfüllen und übertreffen. Kontaktieren Sie uns noch heute, um Ihre spezifischen Anforderungen zu besprechen oder ein detailliertes Angebot anzufordern.Zhejiang Sangao Electric Co., Ltd.Ist bereit, Ihr Partner zu sein, um ein sichereres und zuverlässigeres Stromversorgungssystem zu gewährleisten.
