Produktbeschreibung

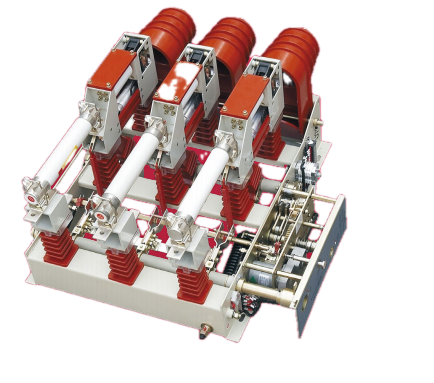

AC-Hochspannungs-Vakuum-Lasttrennschalter für den Innenbereich mit Erdungsschalter von Sangao eignen sich für dreiphasige AC50Hz-Ringnetzwerke oder Terminalstromversorgungen sowie industrielle Elektrogeräte und werden hauptsächlich zur Laststeuerung und zum Kurzschlussschutz verwendet. Der Lasttrennschalter schaltet den Laststrom, den Ruhestrom, den Leerlauftransformator und den Kabelladestrom ein und aus. Die Kombination kann jeden Strom bis zum Nennkurzschlussstrom unterbrechen. Direkt wirkende Trennstrecke und Lichtbogenlöschkammer sind miteinander verbunden, mit manueller und elektrischer Funktion. Sein einzigartiger Antriebsmechanismus ermöglicht es der Lichtbogenlöschkammer, nur im Moment des Schließens und Herstellens Hochspannung anzulegen, was zu einem kleinen Volumen und einem geringen Gewicht führt.

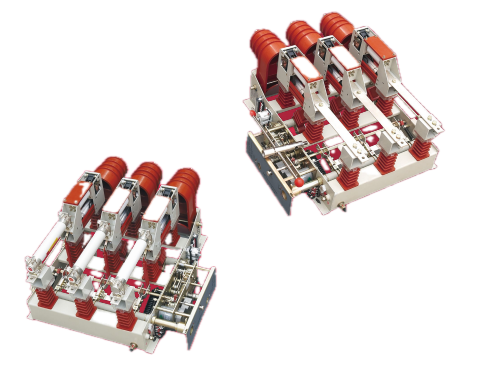

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Was ist ein Vakuumlastschalter?

Dieser AC-Hochspannungs-Vakuum-Lasttrennschalter mit Erdungsschalter für den Innenbereich ist ein dreiphasiges AC-50-Hz-Innenschaltgerät für Ringnetzwerke, Terminalstromversorgungen und Industrieanlagenanwendungen. Das Gerät verfügt über einen Vakuumunterbrecher zur Lichtbogenlöschung und einen Federantriebsmechanismus (manuell oder elektrisch). Ein optionaler Erdungsschalter mit mechanischer Verriegelung und Erdungsklappe sorgt für eine sichtbare Isolierung für Wartungsarbeiten. Bei Bestückung mit Sicherungen unterbricht die Baugruppe Kurzschlussströme durch Schlagbolzenbetätigung. Bemessungsspannung 12 kV, Bemessungsstrom 630 A, Kurzzeitstromfestigkeit 20 kA.

Produktfunktionen

Laststromschaltung

Der AC-Hochspannungs-Vakuum-Lasttrennschalter für den Innenbereich mit Erdungsschalter ermöglicht und unterbricht Lastströme von bis zu 630 A unter normalen Betriebsbedingungen und deckt typische Einspeise- und Transformatorlasten ab.

Stromschaltung im geschlossenen Regelkreis

Schaltet Ströme im geschlossenen Regelkreis in Ringnetzwerkkonfigurationen und ermöglicht so die Lastübertragung zwischen Einspeisern, ohne die Versorgung nachgeschalteter Kunden zu unterbrechen.

Schalten des Leerlauftransformatorstroms

Unser Hochspannungs-Vakuum-Trennlastschalter für den Außenbereich schaltet und unterbricht Leerlaufströme von Transformatoren mit einer Kapazität von bis zu 1600 kVA, entsprechend dem magnetisierenden Einschaltstrom und dem stationären Erregerstromniveau von Verteilungstransformatoren.

Kabelladestromumschaltung

Erstellt und unterbricht Kabelladeströme für Erd- oder Freileitungsabschnitte und ermöglicht so die Ein- und Ausschaltung von Kabelzuleitungen.

Kurzschlussschutz (mit Sicherungen)

Bei Konfiguration mit strombegrenzenden Sicherungen betätigt der Schlagbolzenmechanismus der Sicherung die Auslösestange des Schalters und öffnet bei Erkennung eines Fehlers alle drei Phasen. Die Baugruppe kann jeden Strom bis zum Nennkurzschlusswert unterbrechen und bietet so eine sekundäre Schutzschicht, bei der vorgeschaltete Leistungsschalter oder Relais die primären Fehlerbeseitigungsgeräte sind.

Wartungsisolation

Der integrierte Erdungsschalter sorgt im geschlossenen Zustand für eine sichtbare Erdverbindung auf der Lastseite. Der Erdungsverschluss blockiert physisch den Zugang zu stromführenden Teilen, sodass das Wartungspersonal die Isolierung überprüfen und sicher an nachgeschalteten Geräten arbeiten kann.

Lasttrennschalter vs. Vakuum-Leistungsschalter

Besonderheit	Lasttrennschalter (dieses Gerät)	Vakuum-Leistungsschalter (VCB)
Normale Laststromschaltung	Ja	Ja
Kurzschlussfehlerstromunterbrechung	Nein (nur mit Sicherungskombination)	Ja (bis zur Ausschaltkapazität)
Integrierter Erdungsschalter	Standardoption	Nicht typisch; separater Erdungsschalter erforderlich
Typische Anwendung	Einspeisung, Ringleitung, Transformatoreinspeisung, bei der der Fehlerschutz vorgeschaltet ist	Hauptschutzgerät für Einspeiser und Transformatoren
Kosten	Untere	Höher

Technische Parameter

Parameter	Wert	Interpretation
Nennspannung	12 kV	Kompatibel mit standardmäßigen 10-12-kV-Verteilungsnetzen weltweit.
Nennstrom	630 A	Unterstützt typische Einspeise- und Transformatorlasten bis zu 10 MVA bei 10 kV.
Kurzzeitiger Stromwiderstand	20 kA (für 4 s)	Kann den Fehlerstrom führen, bis der vorgeschaltete Schutz den Fehler beseitigt.
Erdungsschalter	Optional (bezeichnet als D)	Bietet integrierte Erdung mit Einschaltkapazität.
Betriebsmechanismus	Federmechanismus (bezeichnet als /T)	Unterstützt manuelle und elektrische Bedienung; Praxiserprobte Zuverlässigkeit.

Strukturelles Design

Direkt wirkende Trennstrecke und Lichtbogenlöschkammeranbindung
Die Trennstrecke und die Vakuumschaltröhre sind mechanisch miteinander verbunden und arbeiten in einer einzigen Bewegung. Dadurch wird sichergestellt, dass die sichtbare Unterbrechung immer von einem vollständig geöffneten Unterbrecher begleitet wird.

Antriebsmechanismus

Der Unterbrecher wird nur im Moment des Schließens und Öffnens aktiviert, wodurch die elektrische Belastung der Vakuumkammer verringert wird. Dies ermöglicht eine kompaktere Unterbrechergröße und verlängert die Kontaktlebensdauer.

Erdungsverschluss

Zwischen den festen und beweglichen Kontaktrohren ist ein Metallverschluss positioniert, der mit dem Erdungsschalter verriegelt ist. Wenn der Erdungsschalter geschlossen ist, isoliert der Verschluss die stromführenden Teile physisch und stellt so eine sichtbare und überprüfbare Erdverbindung für Wartungszwecke bereit.

Mechanische Verriegelung

Verhindert das Schließen des Erdungsschalters, sofern die Hauptkontakte nicht geöffnet sind, und verhindert das Öffnen der Hauptkontakte, während der Erdungsschalter geschlossen ist.

Anwendungsfelder

Der AC-Hochspannungs-Vakuum-Lasttrennschalter mit Erdungsschalter für den Innenbereich weist hervorragende Kompatibilitäten auf:

1. Urbane Ringleitungen (RMUs) zur Aufteilung und Lastumschaltung.

2. Transformator-Einspeisefelder und Einspeiseschränke in der industriellen Verteilung.

3. Endversorgungspunkte in Radialnetzen.

4. Ländliche Verteilungsnetze – das Gerät kann verwendet werden, um lange Einspeisungen zu unterteilen, wodurch Ausfallzonen reduziert werden und eine Spannungsregelung durch Kondensatorbankschaltung ermöglicht wird.

5. Inneninstallationen in metallgekapselten Schaltanlagen; Die Vakuumtechnologie macht den Einsatz von SF6-Gas und die damit verbundenen Umweltprobleme überflüssig.

Firmenprofil und Fertigungskapazität

Einrichtung: 10 mu (6.667 m²) großer Standort in Liushi, Zhejiang, mit 10.000 m² Produktionsfläche.

Belegschaft: 120 Mitarbeiter, darunter 20 technische Fachkräfte mittlerer bis hoher Führungsebene. Grundkapital 81,68 Millionen RMB, Gesamtvermögen ca. 200 Millionen RMB.

Zertifizierungen: ISO 9001:2008 (Qualität), ISO 14001 (Umwelt), ISO 45001 (Arbeitssicherheit und Gesundheitsschutz).

Prozesskontrolle: ERP-System für Materialbeschaffung, Fertigung und Rückverfolgbarkeit. Zu den Routinetests gehören die Überprüfung der dielektrischen Festigkeit, des mechanischen Betriebs und des Kontaktwiderstands an jeder Einheit.

Technische Partnerschaften: Zusammenarbeit mit Xi'an Senyuan, dem Beijing Electrical Research Institute und dem Xi'an High Voltage Research Institute für Typprüfung und Standardkonformität.

FAQ

F1: Kann dieser AC-Hochspannungs-Vakuum-Lastschalter mit Erdungsschalter für den Innenbereich einen Vakuum-Leistungsschalter ersetzen?
Nein. Es ist nur für das Schalten von Lasten konzipiert. Für den Kurzschlussschutz muss es mit Sicherungen gekoppelt werden oder auf vorgeschaltete Leistungsschalter zurückgreifen.

F2: Welche Wartung ist für die Vakuumschaltröhre erforderlich?
Die Vakuumschaltröhre ist versiegelt und wartungsfrei. Zu den Routineprüfungen gehören der mechanische Betrieb, die Schmierung und die Überprüfung der Verriegelung.

F3: Ist der Erdungsschalter Standard oder optional?
Der Erdungsschalter ist optional (mit D bezeichnet). Bei entsprechender Spezifikation ist es zur sicheren Wartung mechanisch mit den Hauptkontakten verriegelt.

F4: Was ist die typische Vorlaufzeit und die Anpassungsmöglichkeiten?
Standardgeräte mit Federmechanismus und Erdungsschalter werden innerhalb von 4–6 Wochen versandt. Anpassungen (Hilfskontakte, Montage, Mechanikmodifikationen) sind auf Anfrage möglich.

Technische Parameter

Unten können Sie zwei Versionen der Parameterdaten für unsere Handwagen-Vakuum-Lasttrennschalter-Kombination mit Trennschalter überprüfen:

AC-Hochspannungs-Vakuum-Lasttrennschalter für den Innenbereich mit Erdungsschalter von Sangao eignen sich für dreiphasige AC50Hz-Ringnetzwerke oder Terminalstromversorgungen sowie industrielle Elektrogeräte und werden hauptsächlich zur Laststeuerung und zum Kurzschlussschutz verwendet. Der Lasttrennschalter schaltet den Laststrom, den Ruhestrom, den Leerlauftransformator und den Kabelladestrom ein und aus. Die Kombination kann jeden Strom bis zum Nennkurzschlussstrom unterbrechen. Direkt wirkende Trennstrecke und Lichtbogenlöschkammer sind miteinander verbunden, mit manueller und elektrischer Funktion. Sein einzigartiger Antriebsmechanismus ermöglicht es der Lichtbogenlöschkammer, nur im Moment des Schließens und Herstellens Hochspannung anzulegen, was zu einem kleinen Volumen und einem geringen Gewicht führt.

NEIN.	Artikel	Einheit	SG25-12D/T630-20	SG25-12DR/T125-31,5
1	Nennspannung	KV	12	12
2	Nennfrequenz	HZ	50	50
3	Nennstrom	A	630	125
4	1min Netzfrequenz-Spannungsfestigkeit Blitzimpulse halten der Spannung stand	KV	Öffnungsabstand der Lichtbogenlöschkammer: 30, Phase-zu-Phase 42; über die Trennstrecke 48 Phase-zu-Phase 75; über Trennstrecke 85	Öffnungsabstand der Lichtbogenlöschkammer: 30, Phase-zu-Phase 42; über die Trennstrecke 48 Phase-zu-Phase 75; über Trennstrecke 85
5	Dynamischer Nennstrom (Spitze)	KA	50	-
6	4S thermischer Stabilitätsstrom	KA	20	-
7	Bemessungsstrom zum Ausschalten der aktiven Last	A	630	125
8	Nenn-Bremsstrom im geschlossenen Regelkreis	A	630	125
9	Bemessungsunterbrechungsstrom beim Laden des Kabels	A	10	10
10	Ausschaltvermögen des Leerlauftransformators	KVA	1250	1250
11	Bemessungskurzschlussausschaltstrom	KA	-	31.5
12	Bemessungsübertragungsstrom, Bemessungsübernahmestrom	A	-	2000
13	Modell der Sicherung	-	SDLAJ-12	SFLAJ-12
14	Ausgangsenergie des Schlägers	J	-	2-5 (Mittel)
15	Nenn-Kurzschluss-Einschaltstrom	KA	50	50
16	Dynamischer Nennstrom des Erdungsschalters	KA	50	50
17	2S thermischer Stabilitätsstrom des Erdungsschalters	KA	20	20
18	Nennspannung des Hilfsstromkreises	V	AC/CD220;110	AC/CD220;110
19	Mechanische Lebensdauer	-	10000	10000

Umriss und Aufschlüsselung der Installationsgröße und Komponenten

NEIN.	Komponente
1	Fester Kontakt
2	Isolierhülle
3	Verschluss
4	Chassis
5	Vakuum-Lichtbogenlöschkammer
6	Führungsplatte
7	Sicherung
8	Energiespeicherschacht
9	Erdungsschalterschacht
10	Bedienfeld
